Jaka jest inna nazwa wagi pomostowej? Kompletny przewodnik

Bezpośrednia odpowiedź: inna nazwa wagi pomostowej

A waga pomostowa jest najczęściej znany pod inną nazwą: a waga samochodowa . Jest to najczęściej używany termin alternatywny, szczególnie w Ameryce Północnej, gdzie „waga pomostowa” jest uważana za termin bardziej brytyjski lub angielski ze Wspólnoty Narodów. Jednak urządzenie występuje również pod kilkoma innymi nazwami, w zależności od branży, regionu i zastosowania. Możesz spotkać się z tzw skala pojazdu , skala osi , skala wykopu , skala platflubmowa lub po prostu A waga stacji ważenia .

W formalnych dokumentach handlowych i prawnych dotyczących metrologii, szczególnie tych wydawanych przez takie instytucje jak Międzynarodowa Organizacja Metrologii Prawnej (OIML), urządzenie może być również określane jako sumujący przyrząd do ważenia pojazdów lub waga nieautomatyczna (NAWI) dla pojazdów drogowych. W górnictwie i kamieniołomach pracownicy powszechnie nazywają to a skala kopalni or waga do transportu ciężarowego . Niezależnie od nazwy, wszystkie te terminy odnoszą się do tego samego podstawowego urządzenia: dużej platformy przeznaczonej do pomiaru całkowitej masy pojazdów i ich ładunków.

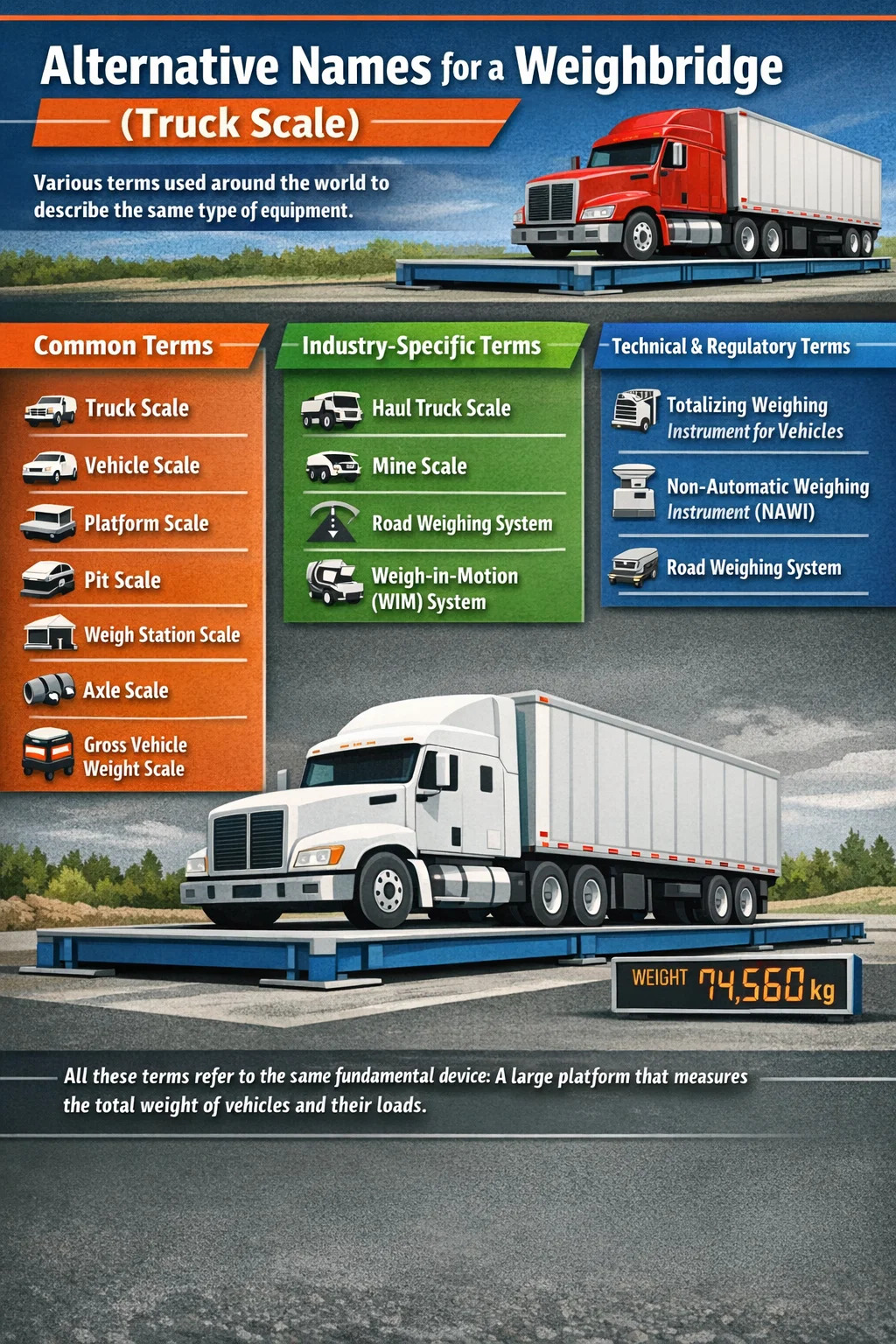

Pełna lista alternatywnych nazw pomostu wagowego

Terminologia używana w odniesieniu do wag pomostowych różni się znacznie w zależności od kraju, branży i kontekstu. Poniżej znajduje się obszerna lista nazw i terminów używanych na całym świecie do opisania zasadniczo tego samego urządzenia:

• Waga samochodowa — najpopularniejsza alternatywa w Ameryce Północnej
• Skala pojazdu — ogólny termin stosowany w logistyce i transporcie
• Skala platformowa — powszechne w środowiskach przemysłowych i produkcyjnych
• Skala wykopu — odnosi się konkretnie do typu instalacji podziemnej
• Waga stacji ważenia — stosowane w kontekście egzekwowania prawa i zgodności z przepisami na drogach
• Skala osi — odnosi się do wersji przenośnej, która mierzy oś po osi
• Waga do transportu ciężarowego — stosowane w górnictwie do dużych pojazdów terenowych
• Skala moja — specyficzne dla środowisk górnictwa podziemnego lub odkrywkowego
• Skala masy całkowitej pojazdu — termin regulacyjny i zorientowany na zgodność
• System ważenia dróg — powszechne w europejskiej dokumentacji zarządzania ruchem
• System ważenia w ruchu (WIM). — wariant dynamiczny rejestrujący masę bez zatrzymywania pojazdu

Zrozumienie tych alternatyw jest praktycznie ważne. Pozyskując sprzęt, czytając specyfikacje techniczne lub interpretując wymagania dotyczące zgodności, możesz spotkać się z którymkolwiek z tych terminów. Na przykład dokument Departamentu Transportu Stanów Zjednoczonych będzie prawdopodobnie odnosił się do „wagi samochodowej”, podczas gdy dokument dotyczący zamówień publicznych w Republice Południowej Afryki będzie określał „wagę samochodową do transportu towarów” lub po prostu „wagę pomostową”.

Regionalne różnice w nazewnictwie: dlaczego to samo urządzenie ma tak wiele nazw

Różnice w nazewnictwie są w dużej mierze wynikiem geografii językowej i tradycji branżowej. Słowo „waga pomostowa” ma swoje korzenie w brytyjskim angielskim i sięga XVIII wieku, kiedy to zbudowano pierwsze statyczne platformy wagowe do ważenia wozów konnych przejeżdżających przez konstrukcję przypominającą most nad wykopem zawierającym mechanizm wagowy. Pochodzenie to znajduje odzwierciedlenie w krajach historycznie powiązanych z Wielką Brytanią – w tym w Australii, Nowej Zelandii, Republice Południowej Afryki, Indiach i dużej części Azji Południowo-Wschodniej – gdzie „waga pomostowa” pozostaje dziś dominującym terminem.

Natomiast Stany Zjednoczone i Kanada niezależnie opracowały własną terminologię. Praktyczny, opisowy termin „waga samochodowa” stał się standardem w północnoamerykańskich podręcznikach branżowych, katalogach sprzętu i przepisach drogowych. Amerykańskie Stowarzyszenie Przewoźników Samochodowych (ATA) i Federalna Administracja Bezpieczeństwa Przewoźników Samochodowych (FMCSA) konsekwentnie używają „wagi samochodowej” lub „wagi samochodowej” w swoich publikowanych materiałach, co wzmocniło to użycie na całym kontynencie.

W Europie kontynentalnej, zwłaszcza w krajach niemieckojęzycznych, termin ten Fahrzeugwaage (skala pojazdu) jest powszechna, podczas gdy w regionach francuskojęzycznych jest znana jako: pont-bascule , co dosłownie oznacza „przechylny most” — jest to bezpośredni ukłon w stronę tego samego historycznego pochodzenia, co angielska „waga pomostowa”. W języku hiszpańskim odpowiednik to podstawowa puente , ponownie oznaczające „skalę pomostową”.

Ta międzynarodowa różnorodność nazewnictwa oznacza, że ​​specjaliści ds. zaopatrzenia, inżynierowie i urzędnicy ds. zgodności pracujący za granicą muszą znać wiele terminów, aby uniknąć nieporozumień podczas specyfikacji lub procesów zakupów.

Jak działa waga pomostowa: objaśnienie podstawowego mechanizmu

Niezależnie od tego, jak się to nazywa, wszystkie systemy wag pomostowych lub wag samochodowych działają na tej samej podstawowej zasadzie: mierzą siłę skierowaną w dół wywieraną przez załadowany pojazd i przekształcają tę siłę na odczyt masy. Podstawowa technologia obejmuje ogniwa obciążnikowe , czyli czujniki elektromechaniczne umieszczone pod platformą wagową. W nowoczesnych pomostach wagowych zwykle stosuje się od 4 do 8 czujników tensometrycznych, z których każdy może mierzyć siłę ściskającą z tolerancją dokładności tak wąską, jak ±0,1% przyłożonego obciążenia .

System ogniw obciążnikowych

Czujniki wagowe stosowane w wagach pomostowych to głównie urządzenia oparte na tensometrach. Kiedy pojazd wjeżdża na platformę, stalowa konstrukcja wygina się mikroskopijnie. To odkształcenie zmienia opór elektryczny w tensometrze, a ta zmiana rezystancji jest mierzona, wzmacniana i przekształcana na cyfrowy odczyt masy przez wskaźnik lub skrzynkę przyłączeniową. Każde ogniwo obciążnikowe w nowoczesnej wadze pomostowej ma zazwyczaj pojemność od 30 ton do 100 ton i wiele komórek łączy się, aby uzyskać całkowitą pojemność platformy, która zwykle waha się od 60 ton do ponad 200 ton do ciężkich zastosowań przemysłowych.

Obliczanie tary i masy brutto

System wagi pomostowej rejestruje dwie masy w celu określenia ładowności: masa całkowita pojazdu (DMC) — całkowitą masę pojazdu wraz z ładunkiem — oraz tara — masa pustego pojazdu. Ładowność netto to po prostu DMC pomniejszona o tarę. Ten dwuetapowy proces ma fundamentalne znaczenie dla handlu komercyjnego, fakturowania za wywóz śmieci i zarządzania logistyką. W systemach zautomatyzowanych znaczniki RFID lub kamery rozpoznające tablice rejestracyjne mogą przechowywać masę tary pojazdu, dzięki czemu operatorzy muszą jedynie zważyć załadowany pojazd przy każdej kolejnej transakcji.

Technologia ważenia w ruchu

Nowszym osiągnięciem w technologii wag pomostowych jest ważenie w ruchu (WIM) system, który mierzy masę pojazdu bez konieczności zatrzymywania pojazdu. Czujniki wbudowane w nawierzchnię drogi rejestrują dynamicznie obciążenie osi, gdy pojazdy poruszają się z normalną prędkością jazdy, czasami do 130 km/h. Systemy WIM są szeroko stosowane do wstępnej kontroli egzekwowania prawa na drogach, monitorowania konstrukcji mostów i dróg oraz gromadzenia danych o ruchu. Chociaż systemy WIM są mniej dokładne niż wagi statyczne (zwykle ± 5–10% w porównaniu z ± 0,1% w przypadku wag statycznych), oferują one znaczącą zaletę polegającą na mierzeniu tysięcy pojazdów dziennie bez zakłócania przepływu ruchu.

Rodzaje wag pomostowych i ich specyficzne nazwy

Różnorodność nazw wag pomostowych odzwierciedla również rzeczywiste różnice w konstrukcji i typie instalacji. Poniższa tabela podsumowuje główne typy, ich nazwy zwyczajowe i typowe zastosowania:

Rozróżnienie pomiędzy konstrukcjami do montażu podtynkowego i natynkowego jest szczególnie ważne przy ocenie kosztów instalacji. Waga pomostowa montowana w wykopie wymaga znacznych prac inżynieryjnych – wykopów, drenażu i konstrukcji betonowych – które mogą przynieść dodatkowe korzyści 30–50% całkowitego kosztu projektu w porównaniu z instalacją natynkową. Jednakże wagi montowane w zagłębieniu oferują lepszy kąt natarcia i są często preferowane w stałych lokalizacjach o dużej przepustowości.

Branże wykorzystujące wagi pomostowe i wagi samochodowe

Wagi pomostowe – pod różnymi nazwami – stanowią podstawową infrastrukturę w zaskakująco szerokiej gamie branż. Ich rola nie jest jedynie administracyjna; w wielu branżach niedokładny odczyt wagi pomostowej bezpośrednio przekłada się na straty finansowe, odpowiedzialność prawną lub zagrożenie bezpieczeństwa.

Logistyka i fracht drogowy

W sektorze transportu drogowego wagi samochodowe w punktach załadunku i centrach dystrybucji zapewniają, że pojazdy przed wyjazdem nie przekraczają ustawowych limitów masy całkowitej pojazdu. W Stanach Zjednoczonych federalna formuła mostu ogranicza większość standardowych półciężarówek do 80 000 funtów (około 36 287 kg) masa całkowita pojazdu. Przekroczenie tego limitu naraża operatorów na kary, które mogą wynieść 10 000 dolarów lub więcej za każde naruszenie w niektórych stanach, oprócz potencjalnej odpowiedzialności za szkody drogowe. Wagi na dokach załadunkowych zapobiegają takim zjawiskom przeciążenia, zanim pojazdy wjadą na sieć dróg publicznych.

Rolnictwo i handel zbożem

Terminale zbożowe, wytwórnie pasz i handlowcy towarami rolnymi wykorzystują wagi pomostowe jako główny punkt handlu. Kiedy rolnik dostarcza ładunek pszenicy lub kukurydzy, waga pomostowa określa dokładny tonaż, który stanowi podstawę płatności. W tym kontekście dokładność jest kwestią bezpośrednich konsekwencji finansowych. W samej Australii koniec 35 milionów ton zboża są corocznie ważone przy odbiorze na certyfikowanych wagach pomostowych. W przypadku tych zastosowań obowiązkowa jest certyfikacja dopuszczona do obrotu – zazwyczaj zarządzana przez krajowe organy ds. wag i miar.

Gospodarka odpadami i recykling

Stacje przeładunku odpadów, składowiska i centra recyklingu korzystają z wag pomostowych do rejestrowania tonażu odpadów odbieranych i wysyłanych. Służy to dwóm celom: wystawianiu klientom rachunków na podstawie wagi oraz śledzeniu zgodności z przepisami dotyczącymi limitów utylizacji odpadów. W Wielkiej Brytanii np Podatek od składowania śmieci naliczana jest za tonę wywiezionych odpadów, co sprawia, że dokładne prowadzenie ewidencji na wadze pomostowej jest bezpośrednim wymogiem finansowym i prawnym. Typowe wagi pomostowe na wysypiskach przetwarzają setki pojazdów dziennie, a zautomatyzowane systemy z bramkami barierowymi, kamerami i integracją oprogramowania są standardem w dużych obiektach.

Górnictwo i wydobywanie

W środowiskach górniczych wagi pomostowe (często nazywane w tym kontekście wagami samochodowymi lub wagami kopalnianymi) mierzą ładunek wydobytego i transportowanego materiału. W przypadku dużych kopalń odkrywkowych wykorzystujących 200-tonowe wozy odstawcze, nawet a 1% błąd pomiaru ładunku w tysiącach codziennych cykli pojazdów ciężarowych może przełożyć się na miliony dolarów źle alokowanych kosztów produkcji lub przetwarzania rocznie. Niektóre nowoczesne zakłady wydobywcze przestawiły się na pokładowe systemy monitorowania ładunku, ale stałe wagi pomostowe pozostają punktem odniesienia w zakresie kalibracji i zapisem prawnym.

Budowa i rozbiórka

Na placach budowy stosuje się wagi samochodowe do śledzenia ilości dostarczonych materiałów — betonu, kruszyw, stali — i usuniętych odpadów. Dokładne dane z wagi pomostowej wspierają zarządzanie kosztami projektu i zgodność z umową. W przypadku projektów rozbiórkowych rejestry wag pomostowych dokumentują ilość i rodzaj wytwarzanych odpadów, co jest wymagane do sprawozdawczości regulacyjnej w ramach planów gospodarki odpadami budowlanymi w wielu jurysdykcjach.

Certyfikacja wagi pomostowej i wymagania prawne

Nie wszystkie wagi pomostowe są równe w świetle prawa. Musi być waga pomostowa używana w handlu, gdzie odczyt masy określa zapłaconą cenę certyfikowany jako dopuszczony do obrotu przez właściwy organ krajowy. Ten proces certyfikacji sprawdza, czy waga spełnia określone standardy dokładności i została przetestowana z certyfikowanymi odważnikami referencyjnymi.

W Stanach Zjednoczonych wagi samochodowe używane w transakcjach handlowych muszą być zgodne z przepisami Podręcznik Narodowego Instytutu Standardów i Technologii (NIST) 44 , który określa wymagania dotyczące dokładności dla komercyjnych urządzeń ważących. W Unii Europejskiej wagi pomostowe wykorzystywane w handlu muszą spełniać wymagania określone w art Dyrektywa w sprawie przyrządów pomiarowych (MID) 2014/32/UE . W Australii odpowiednią normą jest AS 2659 , administrowane przez państwowe władze miar i wag.

Dopuszczone do obrotu wagi pomostowe muszą być poddawane okresowej ponownej weryfikacji – zazwyczaj rocznie lub co dwa lata — w celu utrzymania statusu certyfikowanego. Ponowna weryfikacja polega na umieszczeniu na platformie certyfikowanych odważników testowych i sprawdzeniu, czy wskazany odważnik mieści się w dopuszczalnych granicach tolerancji. Niezachowanie certyfikatu może narazić operatorów na kary i unieważnić transakcje handlowe, które opierały się na kwestionowanych danych dotyczących masy.

Waga pomostowa używana wyłącznie do celów wewnętrznych – takich jak monitorowanie ładunku ciężarówek w obiekcie prywatnym – zgodnie z prawem nie wymaga certyfikacji handlowej, ale mimo to powinna być regularnie konserwowana i kalibrowana, aby zapewnić wiarygodne dane operacyjne.

Kluczowe elementy nowoczesnego systemu wagowego

Nowoczesne wagi samochodowe i pomosty to nie tylko platformy z czujnikami wagowymi. Są to zintegrowane systemy łączące sprzęt i oprogramowanie w celu automatyzacji gromadzenia danych, raportowania i zarządzania przepływem pracy. Główne komponenty obejmują:

• Platforma wagowa (pokład): Zbudowane ze stali lub betonu, o długości od 12 metrów do ponad 30 metrów, aby pomieścić najdłuższe pociągi drogowe i pojazdy wieloosiowe.
• Ogniwa obciążnikowe: Elementy czujnikowe; zazwyczaj 4–8 jednostek na platformę, przystosowanych do milionów cykli obciążenia.
• Skrzynka przyłączeniowa: Łączy i łączy sygnały ze wszystkich czujników wagowych przed przejściem do wskaźnika.
• Wskaźnik wagi/kontroler: Jednostka wyświetlająca i przetwarzająca, która przekształca sygnał elektryczny na czytelną wartość masy i łączy się z systemami oprogramowania.
• Oprogramowanie wagi: Zarządza zapisami transakcji, odprawą kierowców, drukowaniem biletów i integracją z systemami ERP lub rozliczeniowymi.
• Czytniki RFID lub kodów kreskowych: Automatycznie identyfikuj pojazdy, aby pobrać zapisane tary i dane kierowcy bez ręcznego wprowadzania danych.
• Rozpoznawanie telewizji przemysłowej i tablic rejestracyjnych (LPR): Zapewnij bezpieczeństwo, zapobieganie oszustwom i automatyczną identyfikację pojazdów.
• Bramy szlabanowe i sygnalizacja świetlna: Kontroluj ruch pojazdów i zapobiegaj jednoczesnemu przebywaniu wielu pojazdów na platformie.
• Drukarka i wystawca biletów: Tworzy kwit lub bilet z wagi pomostowej, który służy jako prawny zapis transakcji.

Poziom automatyzacji instalacji wagowych jest bardzo zróżnicowany. Podstawowy wiejski silos na zboże może działać z samodzielnym wskaźnikiem i ręczną książeczką kwitów, podczas gdy duży terminal portowy może obsługiwać w pełni zautomatyzowaną, bezzałogową wagę pomostową bez obecności operatora – każda transakcja jest obsługiwana przez RFID, LPR i systemy oprogramowania działające przez całą dobę.

Waga pomostowa a waga samochodowa: czy jest jakakolwiek różnica?

Jest to pytanie, które naprawdę dezorientuje kupujących i operatorów, gdy po raz pierwszy spotykają się z obydwoma terminami. Krótka odpowiedź brzmi: nie, nie ma żadnej różnicy technicznej ani funkcjonalnej pomiędzy wagą pomostową a wagą samochodową. To to samo urządzenie, opisywane dwoma różnymi nazwami wywodzącymi się z różnych tradycji regionalnych i językowych.

Czasami zamieszanie pojawia się w kontekście skala osis , czyli przenośne podkładki umieszczane pod poszczególnymi osiami w celu określenia obciążenia na oś. Niektórzy nazywają je „wagami pomostowymi” w luźnym znaczeniu, ale technicznie rzecz biorąc, waga osiowa mierzy jedną oś na raz i nie podaje jednoczesnego odczytu całkowitego ciężaru pojazdu w taki sam sposób, jak robi to waga platformowa pełnej długości. Prawdziwe wagi pomostowe – nazywane wagami samochodowymi lub pomostami – mieszczą cały pojazd jednocześnie.

Kolejny obszar potencjalnego zamieszania dotyczy systemy ważenia w ruchu . Czasami w ogólnej rozmowie nazywa się je luźno „pomostami wagowymi”, ale reprezentują odrębną klasę technologii. Waga statyczna wymaga zatrzymania pojazdu i postoju podczas pomiaru. System WIM mierzy pojazdy w ruchu i jest przeznaczony do innego zestawu zastosowań, z odpowiednio różnymi tolerancjami dokładności.

Czynniki wpływające na dokładność pomostu wagowego

Nawet wysokiej jakości certyfikowana waga pomostowa może dawać niewiarygodne odczyty, jeśli nie zostaną uwzględnione pewne czynniki operacyjne i środowiskowe. Operatorzy, którzy rozumieją te czynniki, mogą chronić zarówno swoje interesy handlowe, jak i zgodność z prawem.

Skutki temperaturowe

Ekstremalne zmiany temperatury powodują rozszerzalność cieplną i kurczenie się platformy wagi i jej czujników wagowych. Wysokiej jakości czujniki wagowe mają wbudowane obwody kompensacji temperatury, ale charakteryzują się dużymi dziennymi wahaniami temperatury – powszechnymi w klimacie pustynnym, gdzie temperatura może się zmieniać 30°C lub więcej pomiędzy nocą i dniem — może nadal powodować drobne błędy, jeżeli kalibracja nie jest przeprowadzana w reprezentatywnych warunkach.

Zanieczyszczenie platformy

Błoto, żwir i gruz gromadzący się na platformie wagi zwiększają masę tary systemu. Jeśli zanieczyszczenie nie jest regularnie czyszczone, w rzeczywistości oznacza to, że platforma waży nieco mniej niż rzeczywiste obciążenie pojazdu, co powoduje systematyczne zaniżenie odczytów. Na przykład w zapracowanym kamieniołomie kruszyw może dochodzić do gromadzenia się materiału kilkaset kilogramów do efektywnej tary, która – rozłożona na setki ładunków dziennie – stanowi znaczący błąd handlowy.

Pozycjonowanie pojazdu

Aby waga statyczna zapewniała dokładny odczyt całego pojazdu, należy zastosować cały pojazd musi znajdować się na platformie bez kół i osi spoczywających na rampach dojazdowych. Złe ustawienie pojazdu – gdy przednia lub tylna oś wystaje poza platformę – spowoduje niższy niż rzeczywisty odczyt masy całkowitej. Większość certyfikowanych operatorów jest przeszkolona w zakresie sprawdzania położenia pojazdu przed przyjęciem ciężaru, a systemy sygnalizacji świetlnej i oznakowania pomagają kierowcom zatrzymać się we właściwym miejscu.

Wiatr i wibracje

Silny wiatr wytwarza siły boczne i pionowe na dużych pojazdach, które mogą mieć wpływ na odczyt masy, jeśli ważenie nie zostanie zakończone, gdy pojazd jest w pełni osadzony i nieruchomy. Podobnie wibracje maszyn znajdujących się w pobliżu — na przykład pochodzących z kruszarek, zagęszczarek lub ciężkich zakładów — mogą wprowadzać szum do sygnału czujnika wagowego. Nowoczesne wskaźniki wagowe zawierają algorytmy filtrujące w celu uśrednienia krótkich skoków drgań, ale utrzymujące się źródła wibracji znajdujące się blisko wagi wymagają fizycznej izolacji lub zmiany położenia instalacji.

Kupno lub specyfikacja wagi pomostowej: na co zwrócić uwagę

Niezależnie od tego, czy nazwiesz to wagą pomostową, wagą samochodową czy wagą samochodową, proces wyboru odpowiedniego systemu do Twojego zastosowania przebiega według tej samej praktycznej listy kontrolnej. Pośpiech w podejmowaniu decyzji lub kierowanie się wyłącznie ceną to jeden z najczęstszych i kosztownych błędów popełnianych przez operatorów.

• Określ wymaganą pojemność: Zidentyfikuj najcięższy pojazd, jaki kiedykolwiek będzie korzystał z wagi, uwzględniając przyszły wzrost wielkości floty lub typu pojazdu. Dodaj margines bezpieczeństwa wynoszący co najmniej 10–15% powyżej tego obciążenia szczytowego.
• Wybierz ostrożnie długość platformy: Platforma musi pomieścić najdłuższy pojazd w Twojej flocie, a wszystkie koła znajdują się na pokładzie. W przypadku kombinacji B-podwójnych, powszechnych w australijskim transporcie drogowym, może to wymagać platformy 25 metrów lub więcej .
• Wybierz pomiędzy montażem podtynkowym a powierzchniowym: Weź pod uwagę drenaż terenu, dostępną przestrzeń, stopień dojazdu pojazdu i długoterminową trwałość instalacji.
• Sprawdź wymagania dotyczące certyfikacji legalności w handlu: Jeśli waga pomostowa będzie używana w transakcjach handlowych, przed zakupem należy potwierdzić, że model jest dopuszczony do użytku w handlu zgodnie z krajowymi przepisami metrologicznymi.
• Oceń potrzeby w zakresie integracji oprogramowania: Nowoczesne operacje czerpią ogromne korzyści z oprogramowania wag pomostowych, które integruje się z istniejącymi systemami ERP, rozliczeniami lub zarządzaniem flotą. Oceń to na początku procesu specyfikacji.
• Oceń bieżące wsparcie serwisowe i konserwacyjne: Waga pomostowa jest środkiem trwałym o typowym okresie użytkowania 20–30 lat . Wybierz dostawcę oferującego lokalne usługi serwisowe i przejrzystą strukturę umów serwisowych.
• Rozważ poziom automatyzacji: W przypadku operacji wymagających dużej przepustowości lub bezzałogowych należy od samego początku zaplanować budżet na RFID, LPR i automatyczne systemy barier, zamiast próbować je później modernizować.
