A waga wagowa to przyrząd służący do pomiaru masy lub ciężaru obiektu poprzez porównanie go ze znanymi odważnikami referencyjnymi lub za pomocą elektronicznych czujników siły. W swej istocie waga działa na zasadzie równowagi — albo fizycznie równoważąc obciążenia na przeciwległych szalkach, albo elektronicznie wykrywając siłę wywieraną przez ładunek. W warunkach przemysłowych i handlowych termin „ waga pomostowa „ odnosi się do wielkogabarytowego platformowego systemu ważenia zaprojektowanego specjalnie dla pojazdów, towarów ciężkich i materiałów sypkich i jest jednym z najważniejszych członków rodziny wag wagowych.
Niezależnie od tego, czy zarządzasz terminalem towarowym, prowadzisz zakład przetwórstwa zboża, czy po prostu mierzysz próbki laboratoryjne, zrozumienie, czym jest waga — i wybór odpowiedniego typu — ma bezpośredni wpływ na dokładność, wydajność i rentowność.
Podstawowa zasada działania wagi
Każda waga, niezależnie od jej wielkości i zastosowania, opiera się na jednym z dwóch podstawowych mechanizmów:
- Waga mechaniczna: Dwie patelnie są zawieszone na centralnej belce obrotowej. Kiedy po jednej stronie umieścimy nieznaną masę, a po drugiej skalibrowane odważniki referencyjne, równowaga wskazuje zmierzoną wartość. Konstrukcja ta była używana od tysięcy lat i nadal jest używana do precyzyjnych prac laboratoryjnych.
- Waga elektroniczna/cyfrowa: Ogniwo obciążnikowe — zazwyczaj tensometr przymocowany do elementu metalowego — odkształca się pod obciążeniem. Odkształcenie to zmienia opór elektryczny, który przekształca się w precyzyjny odczyt masy. Nowoczesne wagi pomostowe i wagi platformowe niemal powszechnie wykorzystują to podejście.
Na dokładność każdej wagi wpływają czynniki środowiskowe, takie jak wahania temperatury, wibracje, prądy powietrza i zakłócenia elektromagnetyczne. Wysokiej klasy systemy zawierają wbudowane algorytmy kompensacyjne, które zapewniają niezawodne odczyty w każdych warunkach.
Główne typy wag i ich zastosowania
Świat wag rozciąga się od submiligramowych wag analitycznych po wieloosiowe wagi pomostowe o udźwigu ponad 200 tonon. Każdy typ służy odrębnemu celowi operacyjnemu.
Równowaga analityczna
Stosowane w laboratoriach i placówkach badawczych wagi analityczne zapewniają odczyt aż do 0,0001 g (0,1 mg) . Obudowane są osłonami przeciwwiatrowymi, które eliminują zakłócenia ruchu powietrza. Zastosowania obejmują formułowanie farmaceutyków, badania chemiczne i testy kontroli jakości.
Precyzyjna równowaga
Z czytelnością zazwyczaj pomiędzy 0,001 g i 0,1 g Wagi precyzyjne są niezbędnymi narzędziami w przemysłowej kontroli jakości, produkcji żywności i placówkach oświatowych. Oferują szerszy zakres ważenia niż wagi analityczne, nie rezygnując przy tym ze zbyt dużej dokładności.
Skala Platformy
Zaprojektowany do ważenia większych przedmiotów w magazynach, działach wysyłkowych i sklepach detalicznych. Wagi platformowe zazwyczaj obsługują ładunki z 50 kg do 2000 kg co czyni je niezbędnymi do ważenia paczek, kontroli palet i zarządzania zapasami.
Waga pomostowa (waga samochodowa)
Waga pomostowa to rodzaj wagi o dużej wytrzymałości, instalowanej równo z poziomem gruntu lub nieco nad nim, w celu ważenia całych pojazdów i ich ładunków. Dostępne są standardowe platformy wagowe 8 metrów do 24 metrów długości, o pojemnościach pomiędzy 60 ton i 200 ton . Odgrywają kluczową rolę w górnictwie, rolnictwie, gospodarce odpadami i logistyce.
Skala żurawia
Zawieszone na urządzeniach dźwigowych wagi dźwigowe mierzą duże obciążenia w ruchu — idealne rozwiązanie dla zakładów produkujących stal, placów budowy i terminali portowych. Możliwości wahają się od Od 1 tony do ponad 300 ton .
Bilans wilgoci (halogen/podczerwień)
Specjalistyczna waga, która łączy w sobie precyzyjną wagę z elementem grzejnym. Przyrząd mierzy masę próbki przed i po suszeniu, aby obliczyć zawartość wilgoci. Szeroko stosowane w przetwórstwie żywności, produkcji tworzyw sztucznych i transporcie zbóż rolniczych.
Porównanie wag: najważniejsze dane techniczne w skrócie
Poniższa tabela podsumowuje podstawowe różnice techniczne pomiędzy najczęściej używanymi typami wag, pomagając w wyborze odpowiedniego urządzenia do Twoich potrzeb.
Tabela 1: Porównanie popularnych typów wag pod względem udźwigu, czytelności i typowego zastosowania | Wpisz | Typowa pojemność | Czytelność | Przemysł pierwotny | Instalacja |
| Równowaga analityczna | Do 520 g | 0,0001 g | Farmacja / Laboratorium | Blat |
| Precyzyjna równowaga | Do 30 kg | 0,01 g | Żywność / kontrola jakości | Blat |
| Skala Platformy | 50 kg – 2000 kg | 0,1 kg – 1 kg | Magazyn/handel detaliczny | Montowany na podłodze |
| Waga pomostowa | 60 t – 200 t | 20 kg – 50 kg | Górnictwo / Logistyka | W ziemi / na powierzchni |
| Skala żurawia | 1 t – 300 t | 0,5 kg – 10 kg | Stal / Port | Zawieszony |

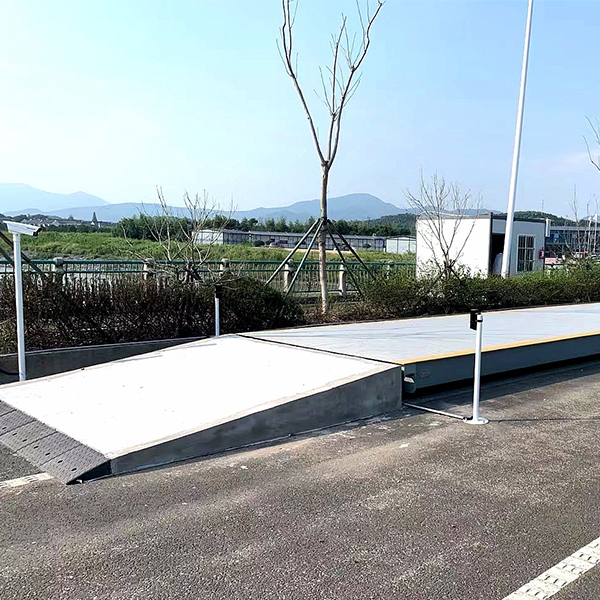

Co to jest waga pomostowa i czym różni się od innych wag
A waga pomostowa to zasadniczo ponadgabarytowa waga platformowa wbudowana lub umieszczona na ziemi, zaprojektowana tak, aby rejestrowała łączną masę pojazdu i jego ładunku. Termin ten jest najczęściej spotykany w branżach zajmujących się towarami masowymi – wydobywaniem, rolnictwem, recyklingiem i logistyką portową – gdzie pojedyncze przesyłki mogą ważyć dziesiątki ton.
W przeciwieństwie do wagi stołowej lub podłogowej, system wagi pomostowej zazwyczaj obejmuje:
- Stalowa lub betonowa platforma zajmująca cały rozstaw osi pojazdu
- Wiele czujników wagowych — często od 4 do 8 — umieszczonych pod narożnikami pokładu i podporami w połowie rozpiętości
- Skrzynka przyłączeniowa sumująca sygnały ze wszystkich czujników wagowych
- Wskaźnik masy lub terminal, często z drukarką, skanerem kodów kreskowych lub połączeniem sieciowym
- Opcjonalne funkcje zautomatyzowane: kamery ANPR (automatyczne rozpoznawanie tablic rejestracyjnych), sygnalizacja świetlna, systemy domofonowe i oprogramowanie do zdalnego zarządzania danymi
Masę całkowitą pojazdu ustala się poprzez odjęcie masy tary (pustego samochodu ciężarowego) od odczytu masy całkowitej. Ta metoda „brutto minus tara” jest standardową procedurą operacyjną stosowaną w każdej wadze pomostowej na całym świecie i zapewnia dokładność rozliczeń w przypadku transakcji materiałami sypkimi.
200 t Maksymalny udźwig pomostu wagowego dla zestawów wieloosiowych
24 m Najdłuższa standardowa długość platformy wagi
20 kg Typowy przyrost odczytu wagi pomostowej
Kluczowe elementy zapewniające dokładność wagi
Dokładność wagi nie jest pojedynczą cechą — jest to wynik prawidłowego działania wszystkich elementów razem wziętych. Oto, co jest najważniejsze:
01
Załaduj ogniwa
Serce każdej wagi elektronicznej. Ogniwa obciążnikowe przekształcają siłę mechaniczną w sygnał elektryczny. Zdecydowanie najpowszechniejsze są czujniki tensometryczne. Wysokiej jakości czujnik wagowy będzie miał klasę dokładności C3 lub lepszą (zgodnie z definicją norm OIML), nieliniowość poniżej 0,02% i stopień ochrony IP67 lub IP68 w zakresie odporności na wodę i kurz – co jest niezbędne w przypadku zewnętrznych instalacji wag pomostowych.
02
Wskaźnik wagi/kontroler
Wskaźnik odbiera sygnał miliwoltowy z czujnika wagowego, wzmacnia go i konwertuje na odczyt cyfrowy, przeprowadza kalibrację zakresu i zera oraz wyświetla masę. Nowoczesne wskaźniki obsługują cyfrowe protokoły komunikacyjne, w tym RS-232, RS-485, Modbus RTU/TCP i Ethernet/IP w celu integracji z systemami ERP i systemami zarządzania magazynem.
03
Konstrukcja platformy lub pokładu
W przypadku wagi pomostowej platforma platformy musi być wystarczająco sztywna, aby równomiernie rozłożyć obciążenie pojazdu na wszystkie czujniki wagowe. Konstrukcje stalowe konstrukcyjne z konstrukcją dwuteową lub skrzynkową są standardem. Pokłady betonowe zapewniają dłuższą trwałość powierzchni w środowiskach o wysokim stopniu ścierania, takich jak kamieniołomy kruszywa. Platforma też musi obsługiwać efekty obciążenia dynamicznego — dodatkowe obciążenie powodowane przez pojazdy wjeżdżające z dużą prędkością na wagę.
04
Odważniki kalibracyjne
Kalibracja ustala związek pomiędzy surowym sygnałem czujnika wagowego a rzeczywistą wagą. W przypadku wagi pomostowej kalibracja wymaga certyfikowanych odważników testowych o wartości co najmniej 10% maksymalnego obciążenia wagi – co oznacza, że 100-tonowa waga pomostowa wymaga co najmniej 10 ton identyfikowalnych odważników testowych. Kalibrację należy przeprowadzać po instalacji, po każdej naprawie oraz w regularnych odstępach czasu, w zależności od częstotliwości użytkowania.
05
Zarządzanie oprogramowaniem i danymi
Nowoczesne wagi pomostowe i wagi przemysłowe są coraz częściej połączone w sieć. Platformy oprogramowania rejestrują zapisy transakcji, generują bilety, generują raporty użytkowania i automatycznie oznaczają przeciążone pojazdy. Systemy połączone z chmurą umożliwiają monitorowanie w czasie rzeczywistym wskaźników wydajności wagi pomostowej — w tym salda wyjściowego czujnika wagowego, dryftu zera i historii kalibracji — bez konieczności zatrudniania personelu na miejscu.
Branże, które codziennie korzystają z wag i pomostów wagowych
Technologia ważenia ma zastosowanie w niemal każdym sektorze gospodarki. Poniżej przyjrzymy się bliżej branżom, w których wagi — zwłaszcza wagi pomostowe — stanowią infrastrukturę o znaczeniu krytycznym.
Górnictwo i wydobywanie
W kopalniach wykorzystuje się wagi pomostowe do śledzenia tonażu wydobytego materiału opuszczającego teren. Dokładne dane dotyczące masy są niezbędne do obliczania opłat licencyjnych, optymalizacji ładowności pojazdów ciężarowych i zapewniania zgodności z bezpieczeństwem. Typowa kopalnia odkrywkowa może przetwarzać setki transakcji na wadze dziennie , przy czym każda transakcja ma wartość materialną dziesiątki tysięcy dolarów.
Rolnictwo i obsługa zboża
Silosy zbożowe, stanowiska paszowe i handlowcy towarami polegają na wagach platformowych i pomostach do pomiaru dostaw i wysyłek zboża. Dopłaty do upraw są obliczane bezpośrednio na podstawie biletów pomostowych, więc nawet 0,5% błąd w przypadku 30-tonowej dostawy przy cenie 400 USD za tonę oznacza rozbieżność w wysokości 60 USD na ciężarówkę, co ma znaczący wpływ finansowy w całym sezonie żniw.
Gospodarka odpadami i recykling
Stacje przeładunkowe i składowiska śmieci korzystają z wag pomostowych do pobierania opłat od klientów na podstawie tonażu zdeponowanych odpadów. Zakłady zajmujące się recyklingiem ważą przychodzący złom, papier i tworzywa sztuczne, a następnie ważą wychodzący produkt w belach, aby obliczyć uzysk materiału. Dane z wagi pomostowej wspierają również raportowanie środowiskowe dotyczące wskaźników wykorzystania odpadów.
Logistyka i Transport Drogowy
Przeciążone ciężarówki powodują nieproporcjonalne szkody na drogach – pojedynczy pojazd przekraczający dopuszczalny nacisk na oś o 20% może spowodować takie same szkody jak 40 000 samochodów mijając ten sam punkt. Dane z wag pomostowych w obiektach załadunkowych zapewniają, że pojazdy odjeżdżają w legalnych granicach osi, chroniąc zarówno infrastrukturę, jak i przewoźnika przed karami.
Przetwarzanie żywności i napojów
Dozowanie składników, kontrola porcji i zgodność z recepturą zależą od dokładnych wag. Piekarnia produkująca 50 000 sztuk dziennie, gdzie każdy bochenek powinien ważyć 400 g, musi utrzymywać dokładność ważenia w granicach kilku gramów, aby kontrolować koszty surowców. Wagi kontrolne — szybkie wagi automatyczne zintegrowane z liniami produkcyjnymi — mogą przetwarzać dane ponad 200 pozycji na minutę jednocześnie odrzucając produkty poza tolerancją.
Produkcja farmaceutyczna
Aktywne składniki farmaceutyczne (API) są odważane na poziomach submiligramowych na wagach analitycznych podczas formułowania. Tolerancje są rygorystyczne: partia, w której każda tabletka odbiega o więcej niż 5% od masy docelowej, nie przechodzi kontroli jakości. Producenci produktów farmaceutycznych prowadzą szczegółowe zapisy ważeń w ramach dokumentacji zgodności z dobrą praktyką produkcyjną (GMP).
Produkcja stali i metali
Huty i odlewnie wykorzystują kombinację wag dźwigowych, wag podłogowych i pomostów wagowych do śledzenia przepływu metalu w całym cyklu produkcyjnym. Złom waży się przy odbiorze, stopiony metal waży się na wadze dźwigowej podczas odlewania, a gotowe kręgi waży się przed wysyłką. Wagi dźwigowe w tym środowisku mogą obsługiwać pojedyncze podnoszenia przekraczające 100 ton .
Jak wybrać odpowiednią wagę do swojej działalności
Wybór odpowiedniego przyrządu wagowego zależy od dopasowania specyfikacji przyrządu do wymagań eksploatacyjnych. Przeanalizowanie poniższych kwestii w odpowiedniej kolejności skutecznie zawęzi opcje.
- Zdefiniuj wymagania dotyczące maksymalnego obciążenia i rozdzielczości. Jako margines bezpieczeństwa, udźwig wagi musi przekraczać najcięższe oczekiwane obciążenie o co najmniej 20%. Rozdzielczość (czytelność) powinna być dostosowana do precyzji wymaganej przez proces — nie ma korzyści operacyjnej w płaceniu za czytelność 0,1 g, jeśli aplikacja wymaga precyzji tylko 1 g.
- Oceń środowisko fizyczne. Czy waga będzie narażona na działanie wilgoci, substancji chemicznych, ekstremalnych temperatur lub atmosfery wybuchowej? Wagi zewnętrzne wymagają odpornych na warunki atmosferyczne czujników wagowych i obudów. Wagi do przetwarzania żywności wymagają konstrukcji ze stali nierdzewnej i możliwości pełnego mycia (stopień ochrony IP69K). Wyposażenie posiadające certyfikat ATEX jest obowiązkowe w obszarach niebezpiecznych, takich jak młyny, składy paliw i zakłady chemiczne.
- Weź pod uwagę wymagania dotyczące przepustowości i szybkości. Dla wykwalifikowanego operatora statyczna waga pomostowa może przetworzyć pojazd w czasie krótszym niż 60 sekund. W kamieniołomach o dużej przepustowości mogą być potrzebne dwie wagi pomostowe działające w tandemie, aby uniknąć tworzenia się wąskich gardeł w kolejkach. Wagi kontrolne linii produkcyjnej muszą odpowiadać prędkości przenośnika, która może przekraczać 120 metrów na minutę.
- Określ wymagania dotyczące integracji. Czy waga musi komunikować się z systemem ERP, platformą zarządzania flotą lub laboratoryjnym systemem zarządzania informacjami (LIMS)? Przed zakupem sprawdź, jakie protokoły komunikacyjne obsługuje wskaźnik.
- Oszacuj całkowity koszt posiadania. Cena zakupu to tylko jedna część równania. Należy wziąć pod uwagę koszty instalacji (instalacja pomostu wagowego montowanego w zagłębieniu może kosztować tyle samo, co samo urządzenie), roczną konserwację, koszty kalibracji oraz skutki finansowe przestojów w przypadku awarii wagi w godzinach szczytu.
Utrzymywanie wagi w celu zapewnienia długoterminowej dokładności
Nawet najdokładniej określona waga będzie się wahać lub ulegnie awarii, jeśli nie będzie właściwie konserwowana. Ustrukturyzowany program konserwacji chroni zarówno dokładność, jak i trwałość sprzętu.
D
Codzienne kontrole
- Przed pierwszym użyciem wyzerować wagę przy pustej platformie
- Sprawdź wyświetlacz pod kątem kodów błędów lub nietypowych odczytów
- Sprawdź powierzchnię platformy pod kątem zanieczyszczeń, szczególnie na wagach pomostowych
- Sprawdź rodzaj papieru w drukarce i jakość wydruków biletów
W
Cotygodniowe kontrole
- Przeprowadzić kontrolę rozpiętości przy użyciu znanego odważnika testowego
- Sprawdź kable ogniw obciążnikowych i skrzynkę przyłączeniową pod kątem uszkodzeń lub przedostania się wilgoci
- Na wagach pomostowych sprawdź, czy wszystkie rampy dojazdowe są czyste i nieuszkodzone
- Przejrzyj ostatnie dane transakcji pod kątem wartości odstających, które mogą wskazywać na awarię ogniwa obciążnikowego
M
Miesięcznie/kwartalnie
- Oczyść punkty mocowania ogniw obciążnikowych i sprawdź pod kątem korozji
- Sprawdź spoiny konstrukcyjne i otoczenie betonu pod kątem pęknięć (waga pomostowa)
- Utwórz kopię zapasową danych transakcji na wadze pomostowej
- Przetestuj wszystkie funkcje wskaźnika, w tym porty komunikacyjne
A
Kalibracja roczna
- Pełna kalibracja przy użyciu identyfikowalnych odważników testowych w całym zakresie roboczym
- Test obciążenia narożnego dla wag platformowych w celu sprawdzenia równomiernego udziału ogniwa obciążnikowego
- Test powtarzalności i histerezy w wielu punktach obciążenia
- Wydawaj zaktualizowane zapisy kalibracji i aktualizuj parametry kalibracji wskaźników
Dobrze konserwowana waga pomostowa ma zazwyczaj żywotność ok 20 do 30 lat dla platformy konstrukcyjnej i 10 do 15 lat dla czujników wagowych, pod warunkiem, że są one zabezpieczone przed wnikaniem wody i przeciążeniem. Wymiana ogniw obciążnikowych jest najczęstszą czynnością konserwacyjną i często można ją wykonać bez konieczności wyłączania wagi pomostowej z eksploatacji na dłuższy okres.
Często zadawane pytania dotyczące wag
Jaka jest różnica między wagą a wagą?
Terminy te są często używane zamiennie. Technicznie rzecz biorąc, „waga” odnosi się do instrumentu, który porównuje nieznaną masę z masą odniesienia, podczas gdy „skala” mierzy ciężar (siła wynikająca z grawitacji) bezpośrednio za pomocą sprężyny lub ogniwa obciążnikowego. We współczesnym użyciu oba terminy opisują instrumenty wyświetlające odczyt masy w gramach, kilogramach lub tonach. Waga pomostowa jest zawsze klasyfikowana raczej jako waga niż prawdziwa waga, ponieważ mierzy siłę grawitacji za pomocą czujników wagowych.
Jak dokładna jest waga pomostowa?
Dobrze zainstalowana i skalibrowana waga pomostowa zazwyczaj osiąga dokładność ok plus minus 20 kg przy ładunku 100 ton — co odpowiada 0,02% pełnej skali. Przyrządy klasy dokładności OIML III, do których zalicza się większość komercyjnych wag pomostowych, po instalacji dopuszczają maksymalny dopuszczalny błąd wynoszący 0,5 działek skali przy małych obciążeniach i 1,0 działek skali przy dużych obciążeniach. Regularna kalibracja utrzymuje skalę w tych tolerancjach.
Czy temperatura może mieć wpływ na wagę?
Tak. Większość ogniw obciążnikowych ma współczynnik temperaturowy — niewielka zmiana mocy wyjściowej na stopień Celsjusza zmiany temperatury. W przypadku wysokiej jakości przemysłowego czujnika wagowego może to wynosić zaledwie 0,001% pełnej skali na stopień. W zakresie temperatur zewnętrznych wynoszącym 40 stopni (od -10°C do 30°C) może to spowodować błąd wynoszący 0,04%. Wagi premium są wyposażone w czujniki wagowe z kompensacją temperatury i automatyczne śledzenie zera, aby zminimalizować ten efekt.
Jak często należy kalibrować wagę?
W przypadku wag przemysłowych stosowanych w transakcjach handlowych – w tym wag pomostowych używanych do fakturowania towarów – częstotliwość kalibracji zależy od intensywności użytkowania i lokalnych wymagań. Obróbka wielkoseryjna na wagach pomostowych ponad 100 pojazdów dziennie powinien mieć kontrolę kalibracji przynajmniej co sześć miesięcy. Instalacje o małej objętości mogą być kalibrowane raz w roku. Wagi analityczne w warunkach laboratoryjnych należy kalibrować przed każdym użyciem za pomocą wewnętrznych lub zewnętrznych odważników kalibracyjnych.
Jaka jest maksymalna masa, jaką może zmierzyć waga?
Nie ma teoretycznego maksimum. Do największych wag, jakie kiedykolwiek zbudowano, należą wagi kolejowe i systemy ważenia statków. Największe dostępne na rynku wagi samochodowe obsługują do 200 ton dla standardowych pojazdów drogowych. Specjalistyczne wagi pomostowe dla górnictwa przeznaczone dla najwyższej klasy samochodów ciężarowych — takie jak Caterpillar 797F o dopuszczalnej masie całkowitej wynoszącej 687 ton — są projektowane na zamówienie zgodnie ze specyfikacjami konkretnego miejsca budowy.
Wybór właściwej wagi zaczyna się od zrozumienia ładunku
Waga nie jest zwykłym przyrządem towarowym — jest to system pomiarowy, którego dokładność ma bezpośrednie konsekwencje finansowe i operacyjne. Niezależnie od tego, czy wybierasz wagę analityczną do laboratorium farmaceutycznego, wagę platformową do obciążonego magazynu, czy wagę pomostową do kamieniołomu lub magazynu logistycznego, proces wyboru powinien kierować się wydajnością, klasą dokładności, ocenami środowiskowymi, wymaganiami dotyczącymi przepustowości i całkowitym kosztem posiadania.
Wagi pomostowe zajmują wyjątkową pozycję w rodzinie wag, ponieważ są jednocześnie największymi, najtrwalszymi i mającymi największe znaczenie komercyjne instrumentami w powszechnym użyciu. A pojedyncza transakcja na wadze pomostowej może stanowić podstawę rozliczeniową dla przesyłki wartej dziesiątki tysięcy dolarów, czyniąc integralność kalibracji i rutynową konserwację zobowiązaniami niepodlegającymi negocjacjom, a nie opcjonalnymi najlepszymi praktykami.
Dopasowując odpowiedni przyrząd do odpowiedniego zastosowania — i prawidłowo go konserwując przez cały okres jego użytkowania — operatorzy w każdej branży mogą osiągnąć dokładność, niezawodność i integralność danych, których wymaga nowoczesny handel.
