Jak skalibrować wagę za pomocą niklu – pełny przewodnik

Krótka odpowiedź: Tak, nikiel może skalibrować Twoją wagę

Amerykański nikiel waży dokładnie 5.000 gramów co czyni go jednym z najbardziej niezawodnych przedmiotów codziennego użytku do wzorcowania małych wag cyfrowych. Jeśli Twoja waga wskaże 5,00 g po umieszczeniu na niej pojedynczego niklu, kalibracja jest dokładna. Ułóż dwa pięciocentówki, a otrzymasz 10,00 g; cztery pięciocentówki równają się 20,00 g. Ta metoda sprawdza się dobrze w przypadku wag kieszonkowych, kuchennych i jubilerskich – każdego urządzenia o maksymalnej pojemności poniżej kilkuset gramów.

Jednak to podejście ma wyraźne ograniczenia. Do przemysłowych urządzeń ważących — zwłaszcza a waga samochodowa , zwana także wagą pomostową — pięciocentówki są całkowicie niepraktyczne. Waga samochodowa rutynowo mierzy ładunki o masie od 20 000 do 80 000 funtów. Kalibracja takiego systemu wymaga certyfikowanych odważników testowych, legalnej dokumentacji handlowej, a w wielu jurysdykcjach – licencjonowanego inspektora. Zrozumienie, gdzie metoda niklowa ma zastosowanie, a gdzie absolutnie nie, jest podstawą praktyki inteligentnej kalibracji wag.

Dlaczego nikiel jest niezawodnym odniesieniem do kalibracji

Od 1866 roku Mennica Amerykańska przestrzega rygorystycznych specyfikacji niklu. Każda moneta musi ważyć 5.000 gramów with a tolerance of ±0.194 grams , chociaż w praktyce większość krążących nikli mieści się w znacznie węższym zakresie. Moneta składa się z 75% miedzi i 25% niklu, a zatem w normalnych warunkach jest odporna na znaczne utlenianie i utratę masy z upływem czasu.

Na tle innych popularnych monet nikiel wyróżnia się tym, że jego masa jest okrągłą liczbą w systemie metrycznym. Ćwiartki ważą 5,670 g, dziesięciocentówki ważą 2,268 g, a grosze ważą 2,500 g — żadna z nich nie zapewnia czystych wartości referencyjnych 5 g lub 10 g, z których korzysta kalibracja. Dzięki przyjaznej dla układu metrycznego wadze niklu stał się on popularną monetą dla hobbystów, jubilerów i właścicieli małych firm, którzy potrzebują szybkiej kontroli kalibracji.

To powiedziawszy, mocno zużyty nikiel może stracić mierzalną masę. Monety znajdujące się w obiegu od kilkudziesięciu lat mogą ważyć zaledwie 4,8 g. W przypadku zastosowań krytycznych zawsze używaj nowszych monet lub — jeszcze lepiej — zainwestuj w certyfikowany zestaw odważników kalibracyjnych, który możesz kupić w Internecie za mniej niż 20 USD.

Krok po kroku: Jak skalibrować małą wagę cyfrową za pomocą niklu

Postępuj zgodnie z tym procesem uważnie. Pośpiech w kalibracji mija się z celem i może powodować ciągłe błędy pomiarowe.

Krok 1 — Wybierz stabilną powierzchnię

Umieść wagę na płaskiej, twardej powierzchni z dala od źródeł wibracji, takich jak otwory wentylacyjne HVAC, pralki lub obszary ruchu pieszego. Even minor vibrations cause readout fluctuations. Świetnie sprawdzi się granitowy blat lub stół z litego drewna. Unikaj umieszczania wagi w pobliżu otwartych okien, gdzie prądy powietrza mogą wpływać na odczyt czujnika wagowego.

Krok 2 — Włącz zasilanie i poczekaj na rozgrzewkę

Włącz wagę i odczekaj przynajmniej 3 do 5 minut przed kalibracją. Czujniki wagowe są wrażliwe na zmiany temperatury, dlatego waga przechowywana w zimnym samochodzie lub ciepłej szafce będzie dryfować w ciągu pierwszych kilku minut pracy. Oczekiwanie pozwala wewnętrznej elektronice osiągnąć równowagę termiczną.

Krok 3 — Wyzeruj wagę

Zdejmij wszystko z platformy wagowej. Naciśnij przycisk „Tara” lub „Zero”. Wyświetlacz powinien wskazywać dokładnie 0,00 g. Jeśli wskaźnik nie powróci sam do zera, sprawdź, czy platforma nie dotyka ściany lub przedmiotu z boku, co może spowodować mechaniczne odchylenie.

Krok 4 — Wejdź w tryb kalibracji

Większość wag cyfrowych ma dedykowany tryb kalibracji, do którego można uzyskać dostęp po przytrzymaniu określonego przycisku (często oznaczonego „CAL” lub „MODE”) przez 3 do 5 sekund. Na wyświetlaczu zazwyczaj pojawi się „CAL”, a następnie oczekiwana masa docelowa. Jeśli nie masz pewności, który przycisk przytrzymać, zapoznaj się z instrukcją obsługi wagi — niektóre marki wymagają jednoczesnego naciśnięcia dwóch przycisków.

Krok 5 — Umieść nikiel na platformie

Gdy na wyświetlaczu pojawi się komunikat „CAL 5” lub podobny komunikat, umieść jeden amerykański banknot niklowy na środku platformy. Centrowanie ma znaczenie — umieszczenie poza środkiem może spowodować, że odczyt będzie różnił się od rzeczywistej masy o 0,1 g do 0,3 g w przypadku wag o niskiej jakości z powodu nierównomiernego rozłożenia ogniw obciążnikowych.

Krok 6 — Potwierdź i zweryfikuj

Waga przetworzy wprowadzone dane i powróci do normalnego trybu ważenia. Usuń nikiel, wyzeruj ponownie, a następnie umieść go z powrotem. Odczyt powinien się teraz wyświetlić 5,00g . Przetestuj z dwoma niklami (10,00 g) i czterema niklami (20,00 g), aby sprawdzić liniowość w całym zakresie. Jeśli odczyty różnią się znacznie przy wyższych ciężarach, waga może wymagać serwisu lub wymiany.

Typowe problemy z kalibracją i sposoby ich rozwiązywania

Nawet po wykonaniu powyższych kroków niektóre wagi zachowują się nieprzewidywalnie. Oto najczęstsze problemy i ich praktyczne rozwiązania.

Skala nie utrzyma zera

Jeśli wyświetlacz waha się między -0,1 g a 0,1 g, gdy na platformie nie ma niczego, najprawdopodobniej przyczyną są wibracje, ruch powietrza lub wyczerpująca się bateria. Najpierw wymień baterie — niskie napięcie jest częstą i pomijaną przyczyną błędnych odczytów. Jeżeli dryf będzie się utrzymywał, należy przenieść wagę i osłonić ją przed prądami powietrza.

Tryb kalibracji nie zostanie aktywowany

W niektórych wagach podstawowych, szczególnie tych sprzedawanych bez instrukcji obsługi, kalibracja jest zablokowana po procedurze resetowania do ustawień fabrycznych. Spróbuj przytrzymać przycisk zasilania przez 10 sekund, aż wyświetlacz się zresetuje. Inne wymagają określonej sekwencji naciśnięć przycisków, która różni się w zależności od marki. Wyszukiwanie w Internecie numeru modelu wraz z „procedurą kalibracji” zwykle powoduje wyświetlenie właściwych kroków.

Odczyt jest stale odchylony o ustaloną kwotę

Jeśli pomimo wielokrotnych prób kalibracji zawartość niklu stale wskazuje 4,7 g lub 5,3 g, może to oznaczać wyczerpanie wewnętrznego zakresu regulacji wagi lub czujnik tensometryczny wysunął się poza zakres, który może naprawić korekta oprogramowania. W tym momencie wymiana wagi jest bardziej ekonomiczna niż jej naprawa, szczególnie w przypadku urządzeń o cenie poniżej 50 dolarów.

Odczyty różnią się w zależności od miejsca umieszczenia obiektu

Umieszczenie tego samego niklu w rogu względem środka platformy powoduje różne odczyty w niektórych skalach. Oznacza to problem z konfiguracją ogniwa obciążnikowego. Wagi wysokiej jakości wykorzystują wiele czujników tensometrycznych lub jedną precyzyjną z korekcją narożników. Wagi budżetowe często wykorzystują pojedynczą komórkę bez korekty narożników, co powoduje, że wymagane jest spójne centrowanie pozycji.

Kalibracja niklu a certyfikowane zestawy odważników: jakich należy używać?

Metoda niklowa jest wygodna, ale nie autorytatywna. Oto porównanie, które pomoże Ci zdecydować, które podejście będzie odpowiednie dla Twojej sytuacji.

Do użytku osobistego – ważenia kawy, przeładowywania amunicji, porcjowania jedzenia – metoda niklowa jest w zupełności wystarczająca. W przypadku każdej transakcji handlowej, w której waga determinuje cenę, potrzebne są co najmniej odważniki zgodne z NIST, a najlepiej certyfikowana usługa kalibracji zgodnie z udokumentowanym harmonogramem.

Jak działa kalibracja wagi samochodowej — zupełnie inny proces

A waga samochodowa — zwana także wagą pomostową lub wagą osiową — działa na zasadniczo innej skali dokładności i regulacji niż waga kuchenna lub kieszonkowa. Chociaż metoda niklowa jest skuteczna w przypadku małych urządzeń, kalibracja wagi samochodowej wymaga inspektorów państwowych, wielotonowych certyfikowanych odważników i rygorystycznych wymagań prawnych.

Większość wag samochodowych ma maksymalny udźwig pomiędzy 80 000 i 100 000 funtów (około 36 000 do 45 000 kg), co odpowiada federalnemu limitowi dopuszczalnej masy całkowitej pojazdu na autostradach w USA. Pomost wagowy może mieć długość od 10 do 70 stóp, być osadzony w betonie i wyposażony w 6 do 12 czujników wagowych połączonych równolegle. Każde ogniwo obciążnikowe należy sprawdzić indywidualnie pod kątem dokładności wyjściowej, a cały system należy zweryfikować jako całość.

Kto wykonuje kalibrację wagi samochodowej?

W Stanach Zjednoczonych kalibracja wag samochodowych podlega podręcznikowi nr 44 Narodowego Instytutu Standardów i Technologii (NIST), a także przepisom stanowym dotyczącym wag i miar. Most states require annual calibration by a licensed scale technician or a state inspector. Branże, które w dużym stopniu opierają się na wagach samochodowych – rolnictwo, wydobywanie, gospodarka odpadami, logistyka – często planują kalibrację co 6 miesięcy lub po jakimkolwiek znaczącym zdarzeniu mechanicznym, takim jak uderzenie pioruna lub zderzenie pojazdu z dużą siłą z wagą.

Certyfikowana metoda wag testowych

Najpopularniejsza metoda kalibracji wag samochodowych wykorzystuje ciężarówkę testową załadowaną certyfikowanymi odważnikami. Typowa procedura obejmuje pojazd o znanej masie – często ciężarówkę z podwójną osią, załadowaną certyfikowanymi obciążnikami z żeliwa lub stali – poruszającą się po wadze w wielu pozycjach. Technik zapisuje odczyt wagi w każdym położeniu i porównuje go z certyfikowaną masą pojazdu. Regulacji dokonuje się za pomocą wskaźnika wagi (skrzynki przyłączeniowej lub sterownika cyfrowego), aż odczyty mieszczą się w dopuszczalnej tolerancji, która zgodnie z Podręcznikiem NIST 44 jest ±0,1% przyłożonego obciążenia dla większości zastosowań komercyjnych.

Metoda substytucyjna wag samochodowych

W przypadku braku atestowanych odważników o wystarczającej masie technicy mogą zastosować metodę zastępczą: pojazd o nieznanej, ale stabilnej masie waży się na wadze referencyjnej, a następnie podjeżdża do skalibrowanej wagi. Ta metoda jest mniej preferowana, ponieważ wprowadza niepewność co do dokładności skali referencyjnej, ale jest akceptowalna w niektórych jurysdykcjach, jeśli jest odpowiednio udokumentowana.

Kalibracja elektroniczna i przycinanie ogniw obciążnikowych

Nowoczesne wagi samochodowe wykorzystują cyfrowe systemy czujników wagowych, które umożliwiają elektroniczne dostrajanie wyników poszczególnych ogniw. Technik podłącza laptopa lub urządzenie przenośne do skrzynki przyłączeniowej i ogląda na żywo sygnał wyjściowy w miliwoltach z każdego ogniwa. Ogniwa wytwarzające znacząco różne wartości wyjściowe przy tym samym przyłożonym obciążeniu wskazują na problemy mechaniczne — zanieczyszczenia pod wagą, uszkodzone ogniwa obciążnikowe lub zakleszczenie na prętach kontrolnych. Te problemy fizyczne należy rozwiązać przed elektronicznym przycięciem, ponieważ korekta oprogramowania nie jest w stanie zrekompensować problemów strukturalnych.

Oznacza, że waga samochodowa wymaga kalibracji

Operatorzy wag samochodowych często zauważają problemy z dokładnością przed formalną kontrolą. Uważaj na te znaki ostrzegawcze:

• Pojazdy, które stale ważą inaczej na Twojej wadze samochodowej w porównaniu z pobliską stanową stacją ważenia, o ponad 500 funtów
• Odczyty, które zmieniają się w zależności od tego, na której części skali znajduje się oś
• Wskaźnik wyświetlający kod błędu związany z niewyważeniem ogniwa obciążnikowego
• Widoczne uszkodzenia platformy wagowej, prętów kontrolnych lub elementów montażowych czujnika wagowego
• Niedawna powódź, cykl zamarzania i rozmrażania lub trzęsienie ziemi, które mogło przesunąć podstawę skali
• Skargi prawne lub obciążenia zwrotne od klientów kwestionujących masę ładunku

Każda z tych sytuacji wymaga natychmiastowej kontroli przez wykwalifikowanego technika, zamiast czekać na roczny cykl kalibracji.

Częstotliwość kalibracji wagi samochodowej i wymagania prawne

Wymagana częstotliwość kalibracji wagi samochodowej zależy od jurysdykcji, branży i intensywności użytkowania. Poniższa tabela podsumowuje typowe wymagania we wszystkich popularnych sektorach.

Poza minimalnymi przepisami, operacje masowe korzystają z częstszych kontroli kalibracji. Obróbka na wagę samochodową 200 lub więcej transakcji dziennie szybko kumuluje zużycie mechaniczne i już błąd 0,5% przy tej wielkości może skutkować znaczącymi rozbieżnościami finansowymi w ciągu kwartału.

Utrzymywanie dokładności skali pomiędzy zdarzeniami kalibracji

Kalibracja jest wydarzeniem o określonym momencie. To, co dzieje się pomiędzy kalibracjami, określa, jak długo utrzymuje się ta dokładność.

Dla małych skal

• Przechowuj wagę w środowisku o stabilnej temperaturze. Unikaj pozostawiania go w pojeździe na noc w zimie – zimne cykle obciążają ogniwo obciążnikowe i połączenia lutowane na płytce drukowanej.
• Regularnie czyść platformę. Nawet cienka warstwa zaschniętej cieczy na platformie może dodać mierzalną masę lub spowodować tarcie mechaniczne.
• Wymień baterie proaktywnie. Większość wag cyfrowych wykazuje dryf pomiaru w ciągu ostatnich 20% żywotności baterii, na długo przed aktywacją wskaźnika niskiego poziomu naładowania baterii.
• Jeśli waga jest używana codziennie do celów, w których liczy się dokładność, przeprowadzaj co tydzień szybką kontrolę zawartości niklu.

Do wag samochodowych

• Utrzymuj dół (przestrzeń pod platformą wagi) w czystości i suchości. Stojąca woda powoduje korozję ogniw obciążnikowych i przewodów w ciągu kilku miesięcy.
• Co miesiąc sprawdzaj śruby zderzaka i drążki. Luźny sprzęt powoduje mechaniczne łączenie, które objawia się błędnymi odczytami.
• Prowadź dziennik kalibracji. Dokumentuj każdą wizytę serwisową, regulację i nieprawidłowy odczyt. Ten dziennik jest często wymagany do uzyskania certyfikatu zgodności z prawem handlowym i jest nieoceniony przy rozwiązywaniu powtarzających się problemów.
• Unikaj jazdy przeciążonymi pojazdami po całej skali. Powtarzające się przeciążenia mogą trwale odkształcić czujniki wagowe, które zazwyczaj są przystosowane do określonego maksymalnego bezpiecznego obciążenia 150% obciążenia znamionowego wagi zanim nastąpi trwałe uszkodzenie.
• Co tydzień lub co miesiąc korzystaj z pojazdu referencyjnego o znanej masie, aby wyrywkowo sprawdzać dokładność pomiędzy profesjonalnymi wizytami kalibracyjnymi.

Prawne i finansowe ryzyko niedokładnej kalibracji wagi

W przypadku małych wag zła kalibracja oznacza niedokładne receptury lub niespójne porcje produktu. W przypadku wagi samochodowej stawka jest znacznie wyższa.

Odczyt wagi samochodowej 1% wysoki przy ładunku o masie 40 000 funtów zawyża wagę o 400 funtów. W handlu zbożem, gdzie płatność następuje za buszel, a buszel kukurydzy waży 56 funtów, co przekłada się na około 7 buszli – wartych około 28 dolarów przy 4,00 dolarach za buszel. W 100 codziennych transakcjach ten błąd wynoszący jeden punkt procentowy kosztuje rolnika lub kupującego 2800 dolarów dziennie. W ciągu 90-dniowego sezonu żniwnego źle zmierzone ziarno kosztuje 252 000 dolarów.

Poza stratami finansowymi, prowadzenie nieskalibrowanej wagi dopuszczonej do obrotu stanowi naruszenie przepisów. Grzywny różnią się w zależności od stanu, ale zwykle wahają się od 500–10 000 dolarów za każde naruszenie , a recydywistom grozi zawieszenie licencji na prowadzenie działalności. W niektórych stanach inspektorzy miar i wag przeprowadzają niezapowiedziane audyty, a niezapowiedziana kontrola może skutkować zaplombowaniem wagi i wycofaniem jej z użytku do czasu poprawienia jej i ponownej certyfikacji przez licencjonowanego technika.

W przypadku firm logistycznych waga samochodowa przekraczająca tolerancję może generować oceny dotyczące nadwagi, jeśli ładunki zostaną zwolnione na podstawie niedokładnych odczytów wagi, ponieważ prawo federalne nakłada na spedytora odpowiedzialność za zapewnienie, że ładunki nie przekraczają prawnych limitów masy, niezależnie od tego, co zgłasza waga.

Wybór właściwej skali dla Twojej aplikacji

Częścią utrzymania dokładności kalibracji jest rozpoczęcie od wyposażenia odpowiedniego do zadania. Wagi zaprojektowanej na 200 g nie można wprowadzić do użytku przy obciążeniu 2 kg i oczekuje się, że pozostanie dokładna. Ta sama zasada obowiązuje na poziomie przemysłowym.

Dopasowanie wydajności do zastosowania

Z reguły należy posługiwać się skalą wewnątrz 10% do 90% swojej pojemności znamionowej dla najlepszej dokładności. W dolnej części zakresu skala ma słabą rozdzielczość w stosunku do obciążenia. W górnej części czujniki wagowe są poddawane dużym obciążeniom mechanicznym i zużywają się szybciej. W przypadku wagi samochodowej o wadze 80 000 funtów oznacza to, że optymalny zakres roboczy wynosi w przybliżeniu od 8 000 do 72 000 funtów, co wygodnie pokrywa większość legalnych konfiguracji ciężarówek.

Wagi platformowe a wagi samochodowe osiowe

Wagi samochodowe pełnoplatformowe ważą cały pojazd w jednym przebiegu, zapewniając najdokładniejszą masę całkowitą pojazdu. Wagi osiowe ważą jedną grupę osi na raz i sumują odczyty — przydatne w przypadku instalacji przenośnych lub tymczasowych, ale generalnie mniej dokładne niż pełnowymiarowe wagi platformowe, szczególnie gdy pojazd w trakcie pomiaru jest w ruchu. Wagi osi wymagają własnej procedury kalibracji i mają różne wymagania dotyczące tolerancji zgodnie z podręcznikiem NIST 44.

Wskaźniki cyfrowe i analogowe

Nowoczesne wagi samochodowe niemal powszechnie wykorzystują wskaźniki cyfrowe z wewnętrznymi przetwornikami analogowo-cyfrowymi. Systemy te oferują zalety obejmujące rejestrację danych, łączność z oprogramowaniem do zarządzania wózkami i elektroniczną kalibrację bez ręcznej regulacji zakresu. Wprowadzają jednak własne tryby awarii — błędy oprogramowania sprzętowego, błędy komunikacji USB i usterki wyświetlania, które można pomylić z problemami z kalibracją. Zawsze wykluczaj problemy na poziomie wskaźnika przed założeniem problemu z czujnikiem wagowym.

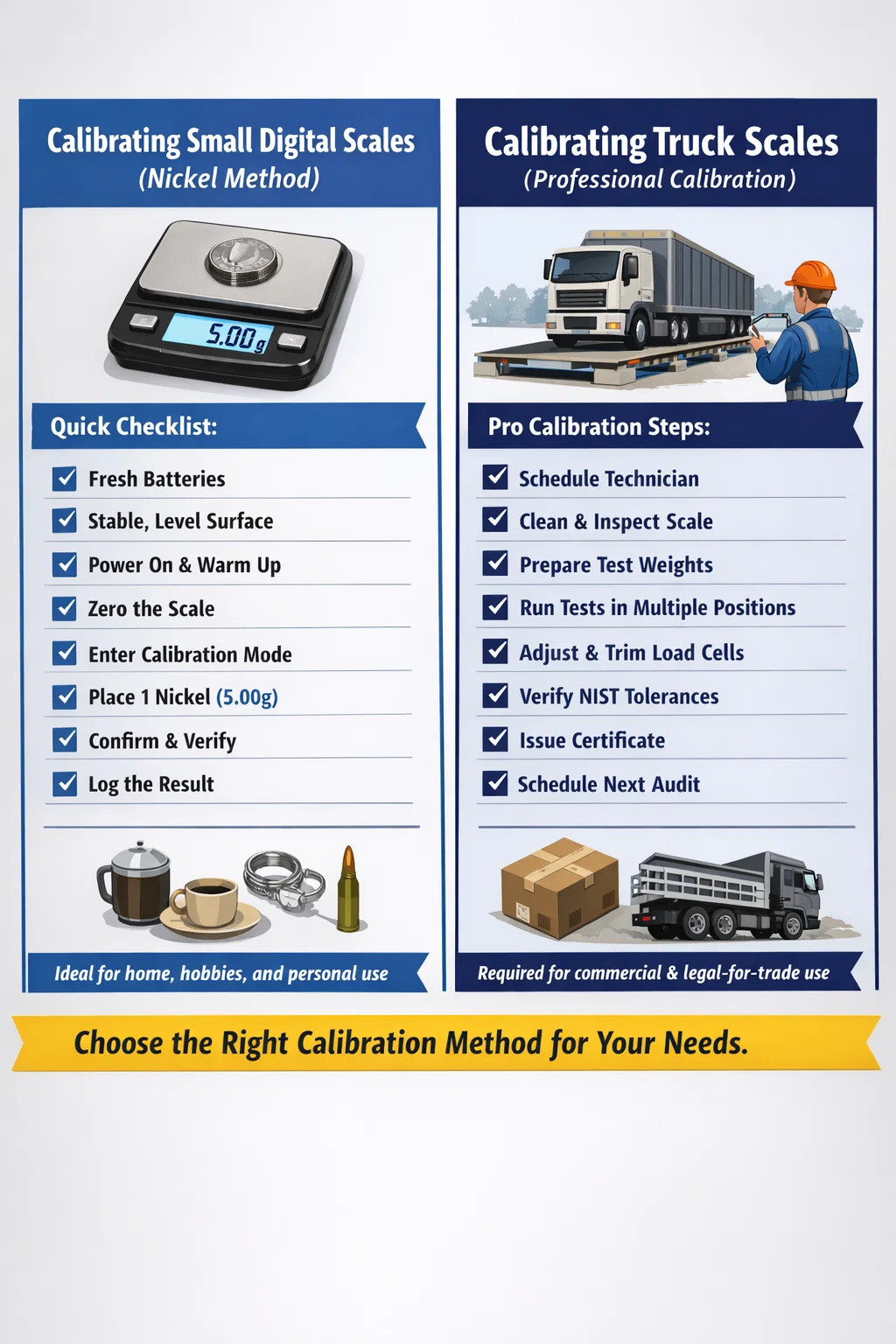

Skrócona instrukcja: Lista kontrolna kalibracji dla małych wag i wag samochodowych

Skorzystaj z listy odpowiedniej dla typu wagi przed i po kalibracji.

Mała waga cyfrowa (metoda niklowa)

1. Sprawdź, czy baterie są świeże i całkowicie naładowane
2. Umieścić na płaskiej, wolnej od wibracji powierzchni
3. Włącz i odczekaj 3–5 minut
4. Wyzeruj wagę, nie zostawiając niczego na platformie
5. Wejdź w tryb kalibracji zgodnie z instrukcjami producenta
6. Umieść jeden lub więcej monet amerykańskich (5,00 g każdy) na środku platformy
7. Potwierdź, że waga akceptuje odważnik kalibracyjny
8. Sprawdź, używając wielu znanych ciężarów w całym zakresie wagi
9. Udokumentuj datę i wynik

Waga samochodowa (profesjonalna kalibracja)

1. Zaplanuj wizytę u licencjonowanego technika wagowego lub inspektora stanowego
2. Przed wizytą oczyścić pokład wagi i zagłębienie
3. Sprawdź wizualnie drążki zwrotne, śruby zderzaka i kable ogniw obciążnikowych
4. Sprawdź, czy oprogramowanie sprzętowe wskaźnika jest aktualne
5. Przygotuj certyfikowane odważniki testowe lub certyfikowany pojazd testowy
6. Przeprowadź odważnik testowy w wielu miejscach na pokładzie
7. W razie potrzeby wyreguluj wykończenie lub rozpiętość ogniwa obciążnikowego
8. Sprawdź, czy wszystkie pozycje spełniają tolerancje zawarte w podręczniku NIST 44
9. Uzyskaj i złóż świadectwo kalibracji
10. Zaplanuj termin kolejnej kalibracji i umieść go w widocznym miejscu na skali
