Jak skalibrować wagę samochodową: przewodnik krok po kroku

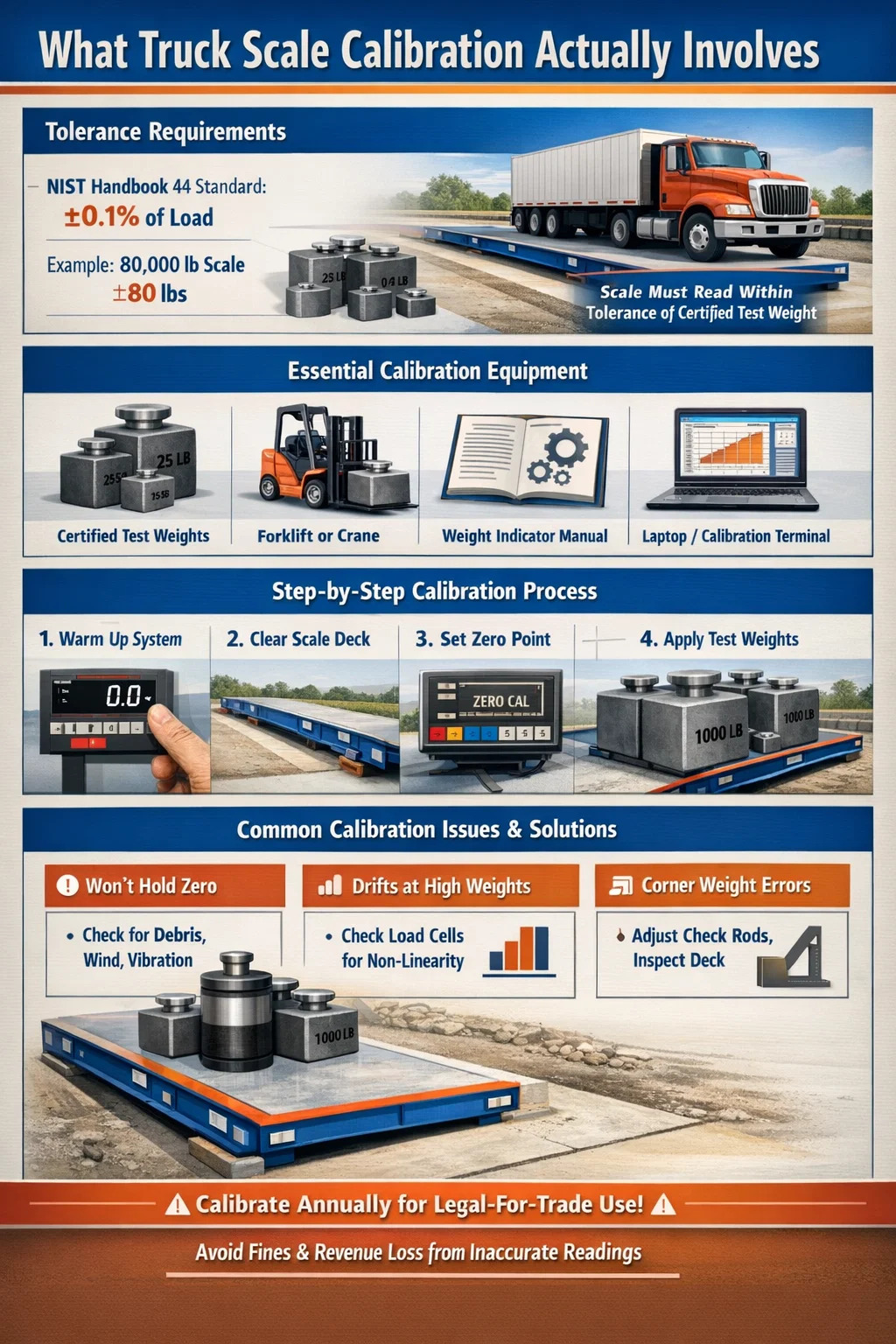

Bezpośrednia odpowiedź: na czym właściwie polega kalibracja wagi samochodowej

Kalibracja A waga samochodowa oznacza dostosowanie wewnętrznych ustawień wagi, tak aby odczyty masy, które generuje, odpowiadały znanym masom referencyjnym w akceptowalnym zakresie tolerancji. W przypadku większości komercyjnych wag samochodowych tolerancja ta wynosi ±0,1% przyłożonego obciążenia zgodnie z definicją zawartą w podręczniku nr 44 Narodowego Instytutu Standardoweów i Technologii (NIST). W praktyce oznacza to, że waga samochodowa o masie 80 000 funtów musi wskazywać w zakresie ±80 funtów certyfikowanej masy testowej w dowolnym punkcie obciążenia.

Proces polega na umieszczeniu na platformie wagi certyfikowanych odważników testowych lub obciążonego pojazdu o znanej masie, odczytaniu sygnału wyjściowego wskaźnika i dostosowaniu parametrów kalibracyjnych we wskaźniku masy lub skrzynce przyłączeniowej, aż wyświetlany odczyt będzie mieścił się w tolerancji. Większość nowoczesnych cyfrowych wag samochodowych wykorzystuje programową regulację zakresu i zera, podczas gdy starsze systemy analogowe mogą wymagać fizycznej zmiany potencjometru.

Kalibracja nie jest opcjonalna w przypadku zastosowań dopuszczonych do obrotu. Jeśli waga samochodowa jest używana do transakcji handlowych – wystawiania faktur na podstawie masy, zgodności z przepisami rządowymi lub sprzedaży towarów regulowanych przez USDA – musi być kalibrowana i certyfikowana przez licencjonowanego inspektora miar i wag w odstępach czasu określonych przez stan lub jurysdykcję, zazwyczaj co sześciu do dwunastu miesięcy .

Sprzęt potrzebny przed rozpoczęciem kalibracji wagi samochodowej

Próba kalibracji bez odpowiedniego sprzętu daje niewiarygodne wyniki. Oto, czego wymaga prawidłowa konfiguracja kalibracji wagi samochodowej:

• Certyfikowane odważniki testowe: Odważniki żeliwne klasy F certyfikowane przez państwowy urząd miar i wag. W przypadku kalibracji wagi samochodowej o pełnym udźwigu najlepiej byłoby, gdyby odważniki testowe były równe co najmniej 50% udźwigu znamionowego wagi. Waga o udźwigu 100 000 funtów wymaga co najmniej 50 000 funtów certyfikowanych odważników testowych, aby uzyskać znaczącą kalibrację wielopunktową.
• Instrukcja obsługi miernika masy lub sterownika: Każdy model wskaźnika ma określoną sekwencję wprowadzania kalibracji. Typowe marki to Mettler Toledo, Rice Lake, Fairbanks i Cardinal. Bez instrukcji nie można uzyskać prawidłowego dostępu do trybu kalibracji.
• Wózek widłowy lub dźwig: Certyfikowane odważniki testowe do wag samochodowych ważą od setek do tysięcy funtów każdy. Potrzebujesz sprzętu dźwigowego przystosowanego do danego zadania.
• Karta wzorcowania: Dokumentuj każde umieszczenie odważnika testowego, odczyt wskaźnika i dokonaną regulację. Jest to obowiązkowe w przypadku certyfikacji legalności w handlu i przydatne do diagnozowania dryftu w czasie.
• Laptop lub terminal konfiguracyjny (dla systemów cyfrowych): Wiele nowoczesnych wag samochodowych łączy się poprzez RS-232 lub USB z interfejsem konfiguracyjnym. Narzędzia programowe, takie jak CalFree firmy Mettler Toledo lub oprogramowanie Revolution firmy Rice Lake, usprawniają ten proces.
• Wskaźnik poziomu i temperatury: Pokład wagi musi być wypoziomowany i należy odnotować temperaturę otoczenia. Ogniwa obciążnikowe mają zazwyczaj znamionowe zakresy kompensacji temperatury -10°C do 40°C . Kalibracja poza tym zakresem daje niedokładne wyniki.

W przypadku braku atestowanych odważników testowych, w niektórych placówkach stosuje się metodę zastępczą pojazdem o dokładnie znanej masie – potwierdzanej bezpośrednio przed użyciem certyfikowaną wagą innej firmy. Podejście to jest akceptowalne w przypadku weryfikacji wewnętrznej, ale generalnie nie jest akceptowane w przypadku certyfikacji legalności handlowej przeprowadzanej przez inspektorów.

Proces kalibracji wagi WW lub dowolnej wagi samochodowej krok po kroku

Poniższa procedura dotyczy większości cyfrowych wag samochodowych montowanych w zagłębieniu i na powierzchni. Kroki mogą się nieznacznie różnić w zależności od marki wskaźnika i konfiguracji ogniwa obciążnikowego.

Krok 1: Rozgrzej system

Włącz miernik masy i poczekaj, aż się rozgrzeje 15 do 30 minut . Elementy elektroniczne wskaźnika i ogniw obciążnikowych wymagają stabilizacji termicznej, aby zapewnić stabilne odczyty. Kalibracja zimnego lub niedawno zasilanego systemu wprowadza błędy dryftu, które mogą nie pojawić się, dopóki sprzęt nie osiągnie temperatury roboczej.

Krok 2: Całkowicie wyczyść talię wag

Usuń cały materiał, pojazdy, gruz i stojącą wodę z platformy wagi. Nawet niewielka ilość materiału – 50 funtów żwiru lub kałuża wody – spowoduje uszkodzenie odniesienia zerowego. Sprawdź zagłębienie zgorzeliny pod kątem gromadzenia się osadu, zwłaszcza w instalacjach znajdujących się poniżej poziomu gruntu. Osad dociskający do spodu pokładu wytwarza opór mechaniczny, który zmniejsza dokładność w całym zakresie ważenia.

Krok 3: Ustaw punkt zerowy

Uzyskaj dostęp do menu kalibracji na swoim wskaźniku masy ciała. Dokładna sekwencja klawiszy różni się w zależności od modelu — na przykład w Rice Lake 920i przytrzymujesz klawisz ZERO przez trzy sekundy w trybie konfiguracji; w Mettler Toledo IND560 możesz poruszać się po menu konserwacji. Po przejściu do trybu kalibracji wykonaj kalibrację zera, nie mając nic na skali. Wskaźnik rejestruje nieobciążony sygnał miliwoltowy z ogniw obciążnikowych jako zerowy punkt odniesienia. Nie naciskaj przycisku zerowania na normalnym ekranie operacyjnym — dotyczy to tylko przesunięcia programowego, a nie prawdziwego zera kalibracji.

Krok 4: Zastosuj wagę rozpiętości

Umieść certyfikowane odważniki testowe na platformie wagi. Aby kalibracja zakresu była najdokładniejsza, odważnik testowy powinien wynosić co najmniej 25% pojemności wagi , preferowane 50% lub więcej. Rozłóż ciężary możliwie równomiernie na powierzchni tarasu. Wprowadź dokładnie znaną wartość ciężaru do menu kalibracji wskaźnika i potwierdź kalibrację zakresu. Wskaźnik odwzorowuje teraz moc wyjściową miliwoltów przy tym obciążeniu na wprowadzoną wartość ciężaru, ustalając liniowe nachylenie kalibracji.

Krok 5: Wykonaj wielopunktową kontrolę liniowości

Po ustawieniu zera i zakresu sprawdź dokładność w wielu punktach obciążenia. Usuń odważniki testowe, upewnij się, że wyświetlacz powrócił do zera, następnie stopniowo dodawaj odważniki i zapisz odczyty przy 25%, 50%, 75% i 100% obciążenia. Każdy odczyt powinien mieścić się w tolerancji NTEP lub OIML dla tego obciążenia. Jeśli odczyt w średnim zakresie wykracza poza tolerancję, ogniwa obciążnikowe mogą wykazywać problemy z liniowością lub potencjometry dostrojenia w skrzynce przyłączeniowej wymagają regulacji w celu zrównoważenia wyjść poszczególnych ogniw.

Krok 6: Przeprowadź testy obciążenia narożników

Umieść znaną masę w każdej ćwiartce wagi indywidualnie i zapisz odczyt z każdej pozycji. Na prawidłowo skalibrowanej i wyważonej wadze samochodowej należy odczytać tę samą wagę ±0,1% przyłożonego obciążenia niezależnie od tego, gdzie na pokładzie zostanie umieszczony. Znaczące różnice między narożnikami wskazują na problem mechaniczny — wygięty pokład, czujnik obciążnikowy o zmniejszonej mocy lub zakleszczenie drążka kontrolnego — a nie na problem z kalibracją. Dostosowanie kalibracji w celu kompensacji defektu mechanicznego nie rozwiąże podstawowego problemu i może pogorszyć dokładność w innych pozycjach obciążenia.

Krok 7: Udokumentuj i zablokuj kalibrację

Zapisz wszystkie użyte odważniki testowe, pozycje umieszczenia, odczyty wskaźników przed i po adiustacji, temperaturę otoczenia, datę i nazwisko osoby przeprowadzającej kalibrację. Większość wskaźników dopuszczonych do obrotu posiada pieczęć kalibracyjną lub parametr zabezpieczający, który należy włączyć po kalibracji, aby zapobiec nieupoważnionym zmianom – należy go włączyć. Dołącz świadectwo kalibracji od dostawcy odważników testowych do swojej dokumentacji. Dokumentacja ta jest wymagana w przypadku każdej inspekcji państwowej i stanowi dokumentację prawną w przypadku sporu handlowego.

Normy tolerancji, które musi znać każdy operator wagi samochodowej

Zrozumienie standardów tolerancji pomaga prawidłowo zinterpretować wyniki kalibracji i wiedzieć, kiedy waga naprawdę wymaga regulacji, a kiedy działa w granicach specyfikacji.

Tolerancja konserwacyjna to próg, przy którym waga będąca w użyciu musi zostać wycofana z obrotu i ponownie skalibrowana. Zwykle jest to dwukrotność tolerancji akceptacji. Waga, która odczytuje w granicach tolerancji konserwacji, ale poza tolerancją akceptacji, może nadal działać komercyjnie aż do następnej zaplanowanej kontroli, kiedy to musi zostać ponownie skalibrowana, aby przejść pomyślnie.

Typowe problemy z kalibracją wag samochodowych i sposoby ich naprawienia

Skala nie utrzyma zera

Jeśli po kalibracji wyświetlacz skali odchyla się od zera — powiedzmy, pokazując 20 funtów lub -15 funtów w ciągu kilku minut od ustawienia zera, a na pokładzie nie ma żadnych śladów — przyczyną prawie zawsze jest środowisko, a nie błąd kalibracji. Sprawdź obciążenie wiatrem pokładu w odsłoniętych instalacjach zewnętrznych, wibracje pochodzące od pobliskich maszyn, rozszerzalność cieplną ramy wagi lub zanieczyszczenia stykające się ze spodem pokładu. Najpierw napraw stan fizyczny, a następnie dokonaj ponownej kalibracji.

Odczyt jest dokładny przy niskich ciężarach, ale waha się przy wysokich ciężarach

Ten wzór – gdzie wynik testu 20 000 funtów jest prawidłowy, ale test 60 000 funtów wskazuje wysokość 200 funtów – wskazuje na problem z nieliniowością. Najbardziej prawdopodobną przyczyną jest ogniwo obciążnikowe o pogorszonej charakterystyce krzywej wyjściowej, często w wyniku przeciążenia lub uszkodzeń korozyjnych. Diagnostyka ogniwa obciążnikowego za pomocą miliwolta pokaże, które ogniwo wytwarza nieliniowy sygnał wyjściowy w miarę wzrostu obciążenia. Wymiana tego ogniwa i ponowna kalibracja rozwiążą problem. Samo dostosowanie kalibracji zakresu nie naprawi ogniwa nieliniowego — poprawi jeden punkt obciążenia, pogarszając jednocześnie inne.

Rozbieżności w wadze narożników większe niż 0,2%

Odchylenia od narożnika do rogu przekraczające tolerancję prawie zawsze mają przyczynę mechaniczną. Typowymi winowajcami są pręty kontrolne — poziome łączniki zabezpieczające na wagach samochodowych — które są ustawione zbyt ciasno, co uniemożliwia swobodne przesuwanie się pokładu na czujniki wagowe. Poluzuj napięcie drążka kontrolnego, aż pojawi się niewielki luz (zazwyczaj 1/16 do 1/8 cala ) i przetestuj ponownie. Sprawdź także kontakt pokładu ze ścianami szybu, co działa jak mechaniczne obejście wokół ogniw obciążnikowych i zmniejsza ciężar pozorny ładunków umieszczonych w pobliżu punktu styku.

Wskaźnik pokazuje kod błędu zamiast masy

Kody błędów występujące podczas kalibracji zazwyczaj wskazują, że wskaźnik nie może wykryć prawidłowego sygnału miliwoltowego z ogniw obciążnikowych. Sprawdź wszystkie połączenia kablowe w skrzynce przyłączeniowej i wskaźniku. Zmierz napięcie wzbudzenia — większość systemów działa 10 V prądu stałego wzbudzenie — i potwierdź, że jest zgodne ze specyfikacją. Uszkodzony kabel ogniwa obciążnikowego może przejść kontrolę wzrokową, ale nadal ma uszkodzony przewód wewnętrznie; test ciągłości za pomocą multimetru jest bardziej wiarygodny niż kontrola wzrokowa.

Kalibracja przebiega natychmiast, ale kończy się niepowodzeniem w ciągu kilku dni

Szybki dryft kalibracji po udanej sesji kalibracji sugeruje przedostanie się wilgoci do czujnika wagowego lub skrzynki przyłączeniowej. Woda zmienia opór elektryczny elementów wewnętrznych, przesuwając moc wyjściową w miliwoltach bez jakiejkolwiek zmiany obciążenia fizycznego. Sprawdź wszystkie punkty wejścia przewodów i uszczelki skrzynek przyłączeniowych. Sprężone powietrze wdmuchiwane przez przewód może czasami tymczasowo usunąć wilgoć, ale czujnik obciążnikowy z wewnętrznym uszkodzeniem spowodowanym przez wodę będzie wymagał wymiany — wysuszenie nie przywraca pierwotnej dokładności.

Jak często należy kalibrować wagę samochodową

Częstotliwość kalibracji zależy od sposobu użytkowania wagi, jej ważenia i obowiązujących przepisów. Oto praktyczne punkty odniesienia:

• Zalegalizowane wykorzystanie komercyjne: Większość stanów USA wymaga corocznej kontroli i ponownej certyfikacji przez licencjonowanego urzędnika ds. wag i miar. Niektóre operacje na dużą skalę w niektórych stanach wymagają inspekcji półrocznych.
• Obiekty o dużej przepustowości (100 ciężarówek dziennie): Rozważ kwartalną weryfikację wewnętrzną przy użyciu pojazdu testowego o znanej masie, z pełną certyfikowaną kalibracją raz w roku lub po jakimkolwiek znaczącym wydarzeniu konserwacyjnym.
• Po każdym zdarzeniu przeciążenia: Jeżeli pojazd znacznie przekracza udźwig znamionowy wagi – w przypadku wagi 100 000 funtów, co oznacza obciążenie powyżej około 50 000 funtów – weryfikacja kalibracji jest obowiązkowa. Przeciążenia mogą trwale odkształcić ogniwa obciążnikowe.
• Po naprawach konstrukcyjnych lub wymianie kierunkowskazów: Za każdym razem, gdy zmieniany jest element znajdujący się bezpośrednio w ścieżce sygnału ważenia, przed ponownym uruchomieniem wagi wymagana jest ponowna kalibracja.
• Po ekstremalnych zdarzeniach pogodowych: Zalanie, ujemne temperatury poniżej zakresu znamionowego czujnika wagowego lub silny wiatr, który mógł spowodować uderzenie gruzu w pokład, wymagają sprawdzenia weryfikacyjnego przed wznowieniem użytkowania komercyjnego.

Pomiędzy formalnymi kalibracjami, codzienne kontrole zera są prostą i skuteczną praktyką monitorowania. Gdy na pokładzie nie ma niczego, wskaźnik powinien wskazywać zero w zakresie ±1 działki wyświetlacza. Jeśli odczyty stale wykraczają poza ten zakres, należy sprawdzić wynik przed następną zaplanowaną kalibracją, zamiast czekać.

Konserwacja zapobiegawcza, która zapewnia stabilność kalibracji wagi samochodowej

Dokładność kalibracji nie zależy tylko od samego zdarzenia kalibracyjnego — jest to wynik konsekwentnej konserwacji pomiędzy sesjami kalibracyjnymi. Dobrze konserwowana waga samochodowa utrzymuje kalibrację znacznie dłużej i wymaga mniejszej liczby regulacji przy każdej kontroli.

Czyszczenie studzienek w przypadku instalacji poniżej poziomu

Wgłębienie zgorzeliny powinno zostać przynajmniej oczyszczone dwa razy w roku częściej w środowiskach z dużym błotem, pyłem zbożowym, pyłem węglowym lub innymi drobnymi materiałami. Materiał nagromadzony w studzience wytwarza ciśnienie skierowane ku górze, co sztucznie zawyża odczyty. Waga, która po przesiedzeniu mokrej zimy wskazuje 200 funtów więcej niż rzeczywista waga, jest zazwyczaj problemem związanym z brudnym zbiornikiem, a nie problemem z kalibracją. Pompowanie stojącej wody i usuwanie osadów przywraca dokładność bez konieczności zmiany ustawień kalibracji.

Kontrola ogniwa obciążnikowego i kabla

Co roku sprawdzaj kable czujników wagowych i przewody kablowe pod kątem uszkodzeń spowodowanych przez gryzonie, korozji na złączach i uszkodzeń fizycznych spowodowanych przez pojazdy zjeżdżające z rampy dojazdowej na przewód. Pojedyncze, uszkodzone połączenie kablowe może spowodować zwiększenie szumów pomiarowych 50 do 150 funtów do wszystkich lektur. Elementy montażowe ogniw obciążnikowych — śruby, stopy montażowe i bloki zderzaków — należy sprawdzić pod kątem korozji i dokręcić momentem zgodnym ze specyfikacją podczas tej samej kontroli.

Stan rampy dojazdowej i wyjazdowej

Uszkodzone lub nierówne rampy dojazdowe powodują wjazd pojazdów na pomost wagowy pod kątem lub z jedną osią już częściowo na podejściu. Może to powodować niespójne odczyty dla tego samego pojazdu, w zależności od prędkości i kąta zbliżania się. Rampy dojazdowe powinny znajdować się na poziomie pomostu wagowego i być konserwowane w regularnych odstępach czasu. Różnica wysokości większa niż 1/2 cala pomiędzy powierzchnią rampy a platformą wagową wymaga naprawy.

Kontrola wilgoci w skrzynce przyłączeniowej

Wiele niepowodzeń kalibracji ma swoje źródło w wilgoci w skrzynce przyłączeniowej, a nie w rzeczywistym przesunięciu kalibracji. Co roku wymieniaj pakiety środka osuszającego w skrzynce przyłączeniowej. Sprawdź uszczelkę przewodu w punkcie wejścia do skrzynki przyłączeniowej — najczęstszą drogę przedostawania się wilgoci — i ponownie uszczelnij odpowiednią masą uszczelniającą do przewodów, jeśli widoczne są jakiekolwiek szczeliny. Jeśli skrzynka przyłączeniowa jest zainstalowana w miejscu narażonym na stojącą wodę lub zalanie, rozważ przeniesienie jej na wyższą pozycję.

Kalibracja samodzielnie a zatrudnienie certyfikowanego technika wagi

To, czy skalibrować wagę samochodową we własnym zakresie, czy zatrudnić certyfikowanego technika, zależy od zastosowania i celu, jaki chcesz osiągnąć.

• Weryfikacja wewnętrzna (nielegalna do handlu): Jeśli posiadasz certyfikowane odważniki testowe, masz dostęp do instrukcji kalibracji wskaźników, a waga jest używana wyłącznie do wewnętrznej kontroli procesu, kalibracja we własnym zakładzie jest zarówno wykonalna, jak i opłacalna. Wykwalifikowany technik konserwacji może to wykonać po odpowiednim przeszkoleniu.
• Certyfikat legalności w handlu: Musi to być wykonane lub nadzorowane przez urzędnika ds. wag i miar posiadającego państwową licencję. Żadna ilość wewnętrznych prac kalibracyjnych nie kwalifikuje wagi do użytku komercyjnego bez tej oficjalnej pieczęci. W większości stanów inspektor przynosi własne certyfikowane odważniki testowe.
• Kalibracja diagnostyczna po wystąpieniu problemu: Gdy kalibracja nieoczekiwanie zakończy się niepowodzeniem lub waga wykazuje nieprawidłowe zachowanie, certyfikowana firma serwisowa posiadająca odpowiedni sprzęt diagnostyczny — miliwoltomierze, symulatory ogniw obciążnikowych i odważniki testowe klasy certyfikacyjnej — zidentyfikuje pierwotną przyczynę szybciej i bardziej niezawodnie niż samodzielne rozwiązywanie problemów.

Koszt profesjonalnej usługi kalibracji wagi samochodowej zazwyczaj waha się od 300 do 800 dolarów na wizytę standardową, w zależności od lokalizacji, wielkości wagi i liczby wymaganych miejsc odważników testowych. W przypadku wagi obsługującej miliony dolarów w transakcjach handlowych rocznie jest to znikomy koszt operacyjny w porównaniu z ryzykiem finansowym wynikającym ze stosowania niedokładnej wagi.

Konsekwencje prawne i finansowe prowadzenia nieskalibrowanej wagi samochodowej

Używanie komercyjnej wagi samochodowej bez aktualnego certyfikatu kalibracji to nie tylko kwestia zgodności technicznej — wiąże się ona z bezpośrednimi konsekwencjami finansowymi i prawnymi, które różnią się w zależności od jurysdykcji, ale są niezmiennie istotne.

• Kary cywilne: Stanowe agencje ds. wag i miar mogą wydawać nakazy zaprzestania używania i kary za obsługę niecertyfikowanej skali komercyjnej. Kary zazwyczaj wahają się od 500–10 000 dolarów za każde naruszenie w zależności od stanu i tego, czy naruszenie ma charakter powtarzający się, czy pierwszy.
• Spory handlowe: Jeśli klient kwestionuje fakturę wagową, a Twoja waga nie posiada aktualnej dokumentacji kalibracyjnej, Twoja pozycja prawna jest wyjątkowo słaba. Sądy i arbitrzy rutynowo orzekają przeciwko stronie, która nie może przedstawić dokumentacji kalibracyjnej.
• Utrata przychodów z powodu niedokładnych odczytów: Stały odczyt wagi wynoszący 100 funtów na wadze samochodowej przetwarzającej 200 ładunków dziennie oznacza, że codziennie oddajesz około 20 000 funtów materiału. Przy cenie 50 dolarów za tonę oznacza to 500 dolarów dziennie lub ponad 180 000 dolarów rocznie nieodzyskanych przychodów.
• Audyty agencji regulacyjnych: W branżach regulowanych, takich jak handel zbożem, przeładunek węgla czy recykling złomu, nieskalibrowana waga może spowodować pełny audyt przeprowadzany przez agencje federalne lub stanowe, co wiąże się ze znacznie większymi kosztami czasowymi i potencjalnymi karami niż utrzymywanie odpowiedniego harmonogramu kalibracji.

Kalibracja nie jest kosztowna – to ochrona. Koszt utrzymania odpowiednio skalibrowanej i udokumentowanej wagi samochodowej stanowi ułamek kosztu pojedynczego sporu handlowego, kary lub zdarzenia utraty przychodów wynikającego z niedokładności wagi.
